Papak Konkrit Teras Hollow: Pengeluaran, Reka Bentuk & Pemasangan

Apakah Papak Konkrit Teras Berongga dan Mengapa Ia Penting dalam Pembinaan Moden

A papak konkrit teras berongga ialah unsur konkrit prategasan pratuang yang menampilkan lompang membujur — lazimnya bulat atau bujur — melintasi panjangnya. Lompang ini mengurangkan berat keseluruhan papak sehingga 40–50% berbanding dengan papak konkrit pepejal dengan dimensi yang setara, sambil mengekalkan prestasi struktur yang sangat baik dalam lenturan, ricih dan rintangan api. Gabungan ini menjadikan papak teras berongga sebagai salah satu sistem lantai yang paling banyak digunakan dalam bangunan komersial, blok kediaman berbilang tingkat, tempat letak kereta, gudang industri dan projek infrastruktur di seluruh dunia.

Kesimpulan teras adalah mudah: papak konkrit teras berongga memberikan nisbah kekuatan-ke-berat yang unggul, kelajuan pemasangan yang cepat, dan penggunaan bahan yang dikurangkan. Apabila dihasilkan dalam kemudahan pratuang moden - di mana acuan ketepatan, magnet pengatup , dan katil tuangan automatik mentakrifkan kualiti pengeluaran — papak ini secara konsisten memenuhi toleransi dimensi yang ketat dan spesifikasi struktur yang menuntut. Memahami cara ia dihasilkan, dikendalikan dan dipasang adalah penting untuk jurutera, kontraktor dan profesional pemerolehan yang mencari penyelesaian lantai berprestasi tinggi yang cekap kos.

Bagaimana Papak Konkrit Teras Berongga Dihasilkan

Pengeluaran papak konkrit teras berongga berlaku hampir secara eksklusif dalam loji konkrit pratuang, menggunakan salah satu daripada dua kaedah dominan: proses penyemperitan (bentuk gelincir) atau proses tuangan basah. Setiap pendekatan mempunyai implikasi khusus untuk sistem acuan, susun atur tetulang, kemasan permukaan, dan peranan komponen penetapan magnet.

Kaedah Penyemperitan

Dalam kaedah penyemperitan, katil tuangan garisan panjang - biasanya 100 m hingga 150 m panjang - pra-tegang dengan helai keluli tegangan tinggi sebelum sebarang konkrit diletakkan. Mesin penyemperitan bergerak di sepanjang katil, memaksa campuran konkrit sifar kejatuhan yang kaku di sekeliling mandrel yang membentuk teras berongga. Mesin bergerak pada kira-kira 1–2 m seminit, meninggalkan papak berterusan keratan rentas seragam. Selepas pengawetan di bawah penutup terlindung atau dalam persekitaran yang dipanaskan, papak digergaji berlian mengikut panjang yang diperlukan.

Oleh kerana katil tuangan itu sendiri bertindak sebagai acuan utama, peranan komponen acuan diskret adalah terhad — tetapi bentuk sisi, hentian hujung dan sisipan terbenam masih diletakkan menggunakan magnet pengatup untuk memegang komponen keluli pada tempatnya pada permukaan meja tuangan magnet tanpa penggerudian atau kimpalan. Kaedah penetapan bukan invasif ini amat dihargai dalam pengeluaran talian panjang kerana ia menghapuskan kerosakan pada katil keluli yang mahal dan membolehkan kedudukan semula pantas antara kitaran pengeluaran.

Kaedah Basah-Tuang

Proses tuang basah menggunakan acuan keluli individu atau sistem berasaskan palet di mana elemen acuan dipasang. di sini, magnet pengatup — juga dikenali sebagai sauh acuan magnetik atau kotak magnet — memainkan peranan utama dan sangat ketara. Peranti ini diletakkan pada permukaan palet keluli dan menarik melalui daya magnet untuk menahan pengatup sisi, sekatan, sisipan, dan sangkar tetulang dalam kedudukan yang tepat semasa penuangan konkrit dan getaran. Daya pegangan berkisar secara meluas bergantung pada reka bentuk magnet, dengan unit biasa menghantar 600 kg, 900 kg, 1,200 kg, atau bahkan 2,100 kg daya tahan, dipilih berdasarkan berat dan beban getaran yang mesti ditentang oleh acuan.

Keupayaan untuk meletakkan semula magnet pengatup dalam beberapa saat — hanya dengan menukar tuil pengaktifan untuk melepaskan medan magnet — secara mendadak mengurangkan masa persediaan berbanding dengan sauh yang dibolt atau dikimpal. Dalam kemudahan pratuang keluaran tinggi yang menghasilkan papak teras berongga pada sistem karusel atau palet pegun, kelajuan ini diterjemahkan terus kepada lebih banyak kitaran pengeluaran setiap syif dan kos buruh yang lebih rendah seunit.

Peranan Magnet Pengatup dalam Pengeluaran Papak Teras Berongga

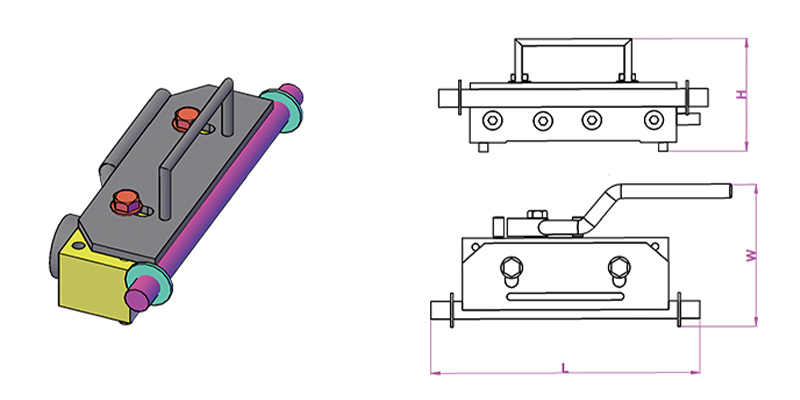

Pengatup magnet ialah peranti penetapan kejuruteraan yang menggunakan neodymium kekal atau magnet ferit yang disertakan dalam perumah keluli. Apabila diaktifkan, litar magnet ditutup melalui palet keluli atau permukaan meja, menghasilkan daya pegangan yang kuat. Apabila dinyahaktifkan — dengan memutarkan tuil yang menggerakkan magnet penjaga dalaman — litar terbuka dan unit boleh diangkat bebas dengan tangan. Tiada sisa pelekat, tiada permukaan rosak, tiada alat khas diperlukan.

Dalam pengeluaran papak konkrit teras berongga, magnet pengatup berfungsi beberapa fungsi tertentu:

• Mengamankan bentuk sisi membujur yang menentukan lebar papak dan profil tepi
• Memegang bidai hujung pada kedudukan untuk membentuk panjang papak dan membentuk permukaan topping
• Membetulkan pembentuk sekatan ke atas lokasi teras yang memerlukan bukaan untuk perkhidmatan, lajur atau penetapan
• Sisipan tuangan berlabuh seperti gelung angkat, saluran penambat, lengan berulir dan kurungan saluran elektrik
• Menstabilkan sangkar tetulang terhadap anjakan semasa getaran konkrit frekuensi tinggi

Hubungan antara pemilihan magnet pengatup dan getaran konkrit amat penting. Konkrit bergetar mengenakan daya dinamik pada acuan yang boleh menjadi beberapa kali berat statik. Magnet pengatup yang dinilai pada daya tahan statik 1,200 kg mungkin sesuai untuk bentuk seberat 80 kg sahaja apabila frekuensi dan amplitud getaran adalah sederhana, tetapi magnet yang sama mungkin terbukti tidak mencukupi di bawah getaran dalaman yang kuat. Pengeluar yang bereputasi menerbitkan data pegangan yang diuji getaran bersama-sama penarafan statik, dan menyatakan pada daya statik sahaja adalah ralat biasa yang membawa kepada pergerakan membentuk semasa penuangan.

Jenis Magnet dan Penggunaannya

Prestasi Struktur Papak Konkrit Teras Berongga

Kelakuan struktur papak konkrit teras berongga dikawal oleh tahap prategasan, gred konkrit, geometri teras dan nisbah rentang-ke-dalam. Unit teras berongga standard dihasilkan dalam kedalaman dari 150 mm hingga 500 mm , dengan lebar biasanya 1,200 mm. Rentang 6 m hingga 18 m adalah biasa dalam amalan, dengan unit dalam yang direka bentuk dengan baik mencapai 20 m atau lebih di bawah keadaan pemuatan terkawal.

Prategasan digunakan melalui helai keluli berkekuatan tinggi pra-tegang — lazimnya dengan kekuatan hasil 1,570 MPa atau 1,860 MPa — berlabuh pada abutmen dasar tuangan sebelum konkrit diletakkan. Selepas konkrit mencapai kekuatan pemindahan yang diperlukan (biasanya 25–30 MPa kiub), helai dipotong atau dilepaskan, dan daya prategasan dipindahkan ke bahagian konkrit melalui ikatan. Ini memperkenalkan kesan cambering (haluan ke atas) yang mengimbangi sebahagian daripada pesongan di bawah beban perkhidmatan.

Prestasi Span Beban Biasa

Angka-angka ini menggambarkan mengapa papak teras berongga ditentukan untuk rentang sederhana hingga panjang di bangunan pejabat dan tempat letak kereta, di mana beban dikenakan 2.5–5.0 kN/m² adalah standard dan rentang 9–14 m menarik dari segi ekonomi. Prategasan menghapuskan keperluan untuk rasuk keluli sekunder dalam banyak kes, mengurangkan kedalaman struktur zon lantai dan menjimatkan ketinggian yang ketara - selalunya 300-500 mm setiap tingkat - sepanjang hayat projek berbilang tingkat.

Tahan Api

Papak konkrit teras berongga menawarkan rintangan api yang wujud melalui jisim haba konkrit dan kedalaman penutup kepada helai prategasan. Papak 200 mm dengan penutup 35 mm pada centroid helai biasanya dicapai REI 120 (tahanan api struktur dua jam) di bawah pendedahan kebakaran standard. Unit yang lebih dalam dengan penutup yang lebih besar sedia mencapai REI 180 atau REI 240, memenuhi keperluan penghunian yang paling mencabar tanpa perlindungan kebakaran tambahan. Ini adalah kelebihan utama berbanding alternatif keluli atau kayu, yang memerlukan salutan intumescent, sistem pemercik, atau sarung untuk mencapai penarafan yang setara.

Sistem Formwork dan Penetapan Magnet dalam Loji Pratuang

Kualiti papak konkrit teras berongga tidak dapat dipisahkan daripada kualiti sistem acuan yang digunakan untuk menghasilkannya. Sama ada loji itu menggunakan sistem palet pegun, karusel berputar, atau katil tuangan bergaris panjang, ketepatan yang menggunakan acuan ditetapkan dan diamankan menentukan ketepatan dimensi, kemasan permukaan dan ketekalan elemen siap.

Sistem Karusel Pallet

Dalam karusel palet moden, palet keluli bergerak melalui jujukan stesen tetap: pembersihan, penetapan acuan, peletakan tetulang, tuangan konkrit, getaran, pengawetan, penyahcukaian dan pengangkutan elemen. Keseluruhan kitaran biasanya berjalan selama 24 jam, dengan beberapa palet dalam edaran serentak. Di stesen penetapan acuan, operator meletakkan bentuk sisi dan sisipan menggunakan magnet pengatup mengikut susun atur yang dijana CNC atau berasaskan lukisan untuk setiap elemen. Oleh kerana permukaan palet adalah plat keluli yang dikisar dengan ketepatan, magnet mencapai daya sentuhan dan pegangan yang konsisten merentasi kawasan penuh.

Keuntungan kecekapan daripada penetapan acuan magnet dalam sistem karusel adalah besar. Kajian daripada pengeluar pratuang Eropah secara konsisten melaporkan 30–50% pengurangan masa penetapan acuan berbanding dengan sistem sauh berbolted atau dikimpal. Pada kilang yang menghasilkan 80–120 palet sehari, ini diterjemahkan kepada jam buruh yang disimpan setiap syif dan pengurangan yang boleh diukur dalam kos pengeluaran bagi setiap meter persegi papak.

Katil Tuang Garis Panjang untuk Teras Berongga Tersemperit

Dalam penyemperitan garis panjang, fungsi acuan utama dipenuhi oleh katil tuangan itu sendiri - keluli rata, licin atau permukaan bersalut polimer di mana penyemperit bergerak. Walau bagaimanapun, magnet pengatup dan sistem penambat magnet yang berkaitan digunakan untuk memegang:

• Pemesong helai dan penyimpang yang memprofilkan trajektori prategasan
• Rel sisi membujur yang menentukan lebar papak sebelum penyemperit bermula
• Pembentuk sekatan teras yang mencipta bukaan untuk penembusan perkhidmatan di lokasi tertentu
• Bar pengukuh atau jejaring ditambah pada permukaan konkrit basah untuk sambungan topping komposit

Sifat penetapan magnet yang tidak invasif amat dihargai pada katil bergaris panjang, di mana permukaan mesti kekal tidak rosak merentasi beribu-ribu kitaran pengeluaran. Sebarang pemarkahan permukaan atau lubang yang disebabkan oleh penggerudian atau kimpalan menjadi punca kebocoran dan lekatan grout, meningkatkan daya acuan dan kecacatan permukaan pada soffit papak siap.

Memilih Magnet Pengatup yang Betul

Memilih magnet pengatup yang betul untuk aplikasi pengeluaran papak teras berongga tertentu memerlukan pertimbangan beberapa faktor di luar sekadar memadankan daya pegangan untuk membentuk berat:

• Ketebalan palet atau meja: Magnet direka bentuk untuk berfungsi dengan ketebalan keluli tertentu (biasanya 10–25 mm). Terlalu nipis dan litar magnet tidak lengkap; terlalu tebal dan daya pegangan menurun dengan ketara.
• Kaedah getaran konkrit: Penggetar meja luaran menjana daya dinamik yang lebih tinggi daripada penggetar jarum dalaman. Magnet dalam sistem bergetar secara luaran memerlukan daya penahan berkadar lebih tinggi — selalunya 1.5 hingga 2 kali ganda keperluan yang dikira secara statik.
• Tekanan air tawar dan kepala konkrit: Dalam elemen tinggi atau di mana konkrit diletakkan dengan cepat, tekanan hidraulik terhadap bentuk boleh melebihi pengiraan berat mudah. Magnet mesti menahan kedua-dua daya angkat menegak dan tekanan sisi.
• Bahan bentuk dan geometri: Bentuk keluli memindahkan daya magnet secara langsung; bentuk aluminium atau plastik memerlukan plat asas keluli untuk bertindak sebagai perantara antara magnet dan bahan bentuk bukan feromagnetik.
• Persekitaran operasi: Tumbuhan dengan kren atas, motor elektrik atau sumber elektromagnet lain mungkin memerlukan magnet dengan perumah terlindung untuk mengelakkan penyahaktifan atau gangguan yang tidak diingini.

Pengeluar terkemuka — termasuk Ratec, Halfen, Sommer dan lain-lain — menawarkan sokongan kejuruteraan untuk pemilihan magnet dan menerbitkan helaian data teknikal terperinci dengan daya tahan statik, daya diuji getaran, julat suhu operasi dan hayat kitaran (biasanya dinilai untuk 500,000 hingga 1,000,000 kitaran pengaktifan sebelum komponen dalaman memerlukan pemeriksaan).

Pengangkutan, Pengendalian dan Pemasangan Papak Teras Berongga

Setelah dituang, diawet dan digergaji sehingga panjang, papak konkrit teras berongga mesti diangkat, diangkut dan dipasang dengan berhati-hati. Bahagian prategasan dioptimumkan untuk lenturan positif dalam arah rentang; pengendalian yang salah yang menyebabkan lenturan negatif atau beban melintang boleh menyebabkan keretakan pada muka pramampat (soffit) — kerosakan yang sukar dikesan dan boleh menjejaskan prestasi struktur.

Keperluan Mengangkat dan Pengangkutan

Papak teras berongga harus diangkat menggunakan pengapit yang direka khas atau susunan rasuk dan penyebar yang mengenakan beban pada titik dalam zon angkat reka bentuk — biasanya tidak lebih daripada L/5 dari setiap hujung, dengan L ialah panjang papak. Untuk papak melebihi 10 m, lif tiga mata atau empat mata menggunakan rasuk penyebar adalah amalan standard untuk mengawal momen lentur.

Di tapak, papak dipasang dengan kren terus pada rasuk sokongan, dinding atau corbel. Panjang galas pada setiap hujung mesti memenuhi keperluan minimum - biasanya 75 mm pada keluli atau konkrit pratuang sokongan dan 100 mm pada batu atau konkrit in-situ — untuk memastikan pemindahan beban yang mencukupi dan mengelakkan spalling hujung di bawah beban perkhidmatan. Pad galas neoprena atau mortar digunakan untuk mengagihkan tegasan sentuhan dan menampung toleransi dimensi.

Grouting Sendi Membujur

Papak teras berongga bersebelahan di dalam lantai disambungkan dengan mengarut sambungan membujur antara unit. Grout - biasanya campuran simen Portland dengan nisbah air-simen yang rendah - mengisi sambungan tirus atau berkunci dan, setelah mengeras, memindahkan ricih mendatar antara unit, membolehkan lantai bertindak sebagai diafragma. Dalam reka bentuk seismik, tindakan diafragma ini penting untuk mengagihkan daya sisi ke sistem struktur menegak. Grout selalunya diperkukuh dengan palang pengikat membujur yang diletakkan di dalam teras terbuka di tepi dan beralur masuk, memberikan tetulang kesinambungan merentasi sambungan.

Ketepatan sambungan longitudinal bergantung sebahagiannya pada ketepatan bentuk tepi dipegang semasa tuangan - satu lagi titik di mana magnet pengatup dan aksesori penetapan magnet yang berkaitan secara langsung mempengaruhi kualiti lantai yang dipasang. Bentuk yang digerakkan dengan genap 3–5 mm semasa tuangan boleh menghasilkan geometri sambungan yang sukar untuk grout sepenuhnya, meninggalkan lompang yang mengurangkan pemindahan ricih dan rintangan air.

Topping Konkrit Dalam-Situ

Banyak lantai papak teras berongga ditentukan dengan topping konkrit in-situ berstruktur, biasanya setebal 50–75 mm, dibuang ke atas unit pratuang selepas pemasangan. Topping ini mempunyai pelbagai tujuan:

• Ia meratakan permukaan lantai, mengimbangi camber perbezaan antara papak bersebelahan
• Ia menghasilkan diafragma yang teguh dengan menyambungkan semua unit dengan papak bertetulang berterusan
• Ia membenarkan penyepaduan senarai yg panjang lebar lantai, pemanasan bawah lantai atau perkhidmatan dalam kedalaman topping
• Apabila direka bentuk secara komposit, ia meningkatkan kedalaman struktur dan kapasiti beban lantai

Permukaan atas papak teras berongga yang dihasilkan oleh penyemperitan sengaja dibiarkan kasar — proses penyemperitan meninggalkan tekstur beralun atau berjalur yang menyediakan ikatan mekanikal untuk topping. Unit tuangan basah memerlukan penyediaan permukaan (biasanya letupan tembakan atau skarifikasi mekanikal) untuk mencapai kekuatan ikatan yang setara, yang menambah langkah pengeluaran dan kos yang berkaitan.

Kemampanan dan Kecekapan Bahan Papak Konkrit Teras Berongga

Industri pembinaan menghadapi tekanan yang semakin meningkat untuk mengurangkan penggunaan karbon dan bahan yang terkandung. Papak konkrit teras berongga dibandingkan dengan sistem lantai alternatif pada beberapa metrik kemampanan, terutamanya apabila kitaran hayat penuh dipertimbangkan.

Isipadu Konkrit dan Keluli yang Dikurangkan

Dengan mengeluarkan konkrit dari zon teras - di mana ia menyumbang sedikit kepada rintangan lentur - penggunaan pengeluaran teras berongga 30–45% kurang konkrit bagi setiap meter persegi daripada papak pepejal yang setara pada rentang dan kapasiti beban yang sama. Penggunaan keluli prategasan berkekuatan tinggi (1,860 MPa) dan bukannya tetulang keluli lembut konvensional (500 MPa) bermakna jumlah berat keluli seunit luas juga dikurangkan dengan ketara: papak teras berongga boleh menggunakan hanya 2–4 kg/m² untai prategasan, berbanding dengan 8–15 kg/m² yang direka bentuk slaid semula untuk bar tetulang konvensional yang sama. prestasi.

Pengurangan bahan ini secara langsung mengurangkan karbon yang terkandung dalam struktur lantai. Angka industri mencadangkan bahawa papak teras berongga 265 mm tipikal mempunyai karbon terkandung kira-kira 100–130 kg CO₂e/m² , berbanding 160–200 kg CO₂e/m² untuk papak rata pepejal in-situ dengan keupayaan struktur yang serupa.

Pengeluaran Kilang dan Pengurangan Sisa

Pengeluaran kilang di bawah keadaan terkawal meminimumkan sisa bahan daripada pesanan berlebihan, tumpahan dan kerja semula. Sisa konkrit di loji pratuang yang diurus dengan baik biasanya mengalir pada 1–3% daripada volum pengeluaran, berbanding 5–10% atau lebih di tapak in-situ konvensional. Penggunaan magnet pengatup dan bentuk keluli boleh guna semula mengurangkan lagi sisa acuan; bentuk keluli berkualiti tinggi yang digunakan dengan penambat magnet boleh digunakan semula untuk beribu-ribu kitaran pengeluaran, manakala acuan kayu di tapak in-situ biasanya dibuang selepas beberapa kali penggunaan.

Pertimbangan Akhir Hayat

Pada penghujung hayat, papak konkrit teras berongga boleh dipecahkan dan dikitar semula sebagai agregat untuk sub-tapak jalan, bahan pengisi atau — dalam aliran kitar semula yang lebih maju — diproses semula menjadi agregat konkrit. Tali prategasan boleh dipulihkan dan dikitar semula sebagai keluli sekerap. Kedua-dua proses tidak sempurna, dan beberapa karbon terwujud hilang dalam perobohan dan pengangkutan, tetapi kesederhanaan relatif komposisi bahan (konkrit ditambah keluli) menjadikan papak teras berongga lebih mudah untuk dikitar semula daripada sistem komposit yang melibatkan berbilang bahan terikat.

Aplikasi Biasa dan Contoh Projek

Papak konkrit teras berongga ditentukan merentas pelbagai jenis bangunan dan aplikasi infrastruktur. Fleksibiliti mereka berpunca daripada pelbagai kedalaman yang tersedia, keupayaan untuk menampung penembusan perkhidmatan dan penetapan tuang masuk (diposisikan dengan tepat menggunakan penambat acuan magnet semasa pengeluaran), dan keserasiannya dengan pelbagai struktur sokongan.

Bangunan Kediaman Berbilang Tingkat

Dalam pembinaan kediaman, papak teras berongga 200–265 mm menjangkau 5–9 m antara dinding galas atau rasuk adalah spesifikasi standard di seluruh Belanda, Scandinavia, Eropah Tengah dan UK. Blok pangsapuri 15 tingkat menggunakan lantai teras berongga pratuang boleh kedap air dalam 8–12 minggu dari tingkat bawah, berbanding 20–30 minggu untuk struktur konkrit in-situ yang setara. Pelan lantai biasa bangunan kediaman sesuai dengan lebar seragam dan julat rentang standard unit teras berongga dengan baik.

Bangunan Pejabat Komersil

Bangunan pejabat memerlukan rentang yang lebih panjang untuk fleksibiliti pelan terbuka, biasanya 9–14 m. Papak teras berongga dalam (320–400 mm) dengan aras prategasan tinggi direka bentuk untuk membawa beban dikenakan sebanyak 3.5–5.0 kN/m² di atas rentang ini tanpa rasuk sekunder. Sofit terdedah papak teras berongga - secara semula jadi rata dan licin daripada penyemperitan atau proses tuangan basah - semakin dibiarkan kelihatan sebagai ciri reka bentuk, mengelakkan kos siling yang digantung dan memperoleh faedah jisim terma yang mengurangkan beban penyejukan puncak sebanyak 15–25% dalam bangunan berventilasi semula jadi atau mod campuran yang direka bentuk dengan baik.

Tempat Letak Kereta

Tempat letak kereta bertingkat ialah salah satu persekitaran yang paling mencabar untuk konkrit pratuang: rentang 15–18 m adalah perkara biasa, beban roda pekat boleh mencapai 30–60 kN setiap gandar, dan struktur terdedah kepada garam penyah ais, kitaran pencairan beku dan kelembapan. Papak teras berongga dalam aplikasi tempat letak kereta biasanya 400–500 mm dalam , dihasilkan dengan gred konkrit tinggi (C50/60 atau ke atas) dan nisbah air-simen yang rendah untuk memaksimumkan ketahanan. Jaringan nipis antara teras memerlukan reka bentuk campuran konkrit yang teliti — saiz agregat maksimum yang rendah, kebolehkerjaan yang mencukupi — dan pemadatan yang tepat, yang difasilitasi oleh persekitaran pengeluaran terkawal dan sistem kawalan kualiti loji pratuang.

Bangunan Perindustrian dan Penyimpanan

Gudang, pusat pengedaran dan kemudahan pembuatan menggunakan papak teras berongga di lantai mezanin, dok pemuatan bertingkat dan lantai yang disokong tanah pada penutup cerucuk. Dalam aplikasi ini, keupayaan untuk pra-memasang soket angkat tuang, saluran penambat untuk sistem rak dan saluran elektrik — semuanya diletakkan menggunakan penambat acuan magnet semasa pengeluaran kilang — mengurangkan dengan ketara kos penetapan di tapak dan risiko program.

Kawalan Kualiti dan Piawaian untuk Papak Konkrit Teras Berongga

Papak konkrit teras berongga yang dihasilkan di Eropah mesti mematuhi EN 1168:2005 A3:2011 — piawaian produk yang diselaraskan untuk papak teras berongga konkrit pratuang. Piawaian ini menetapkan keperluan prestasi untuk rintangan struktur, rintangan api, bahan berbahaya, toleransi dimensi dan prestasi akustik, bersama-sama dengan keperluan untuk kawalan pengeluaran kilang, ujian dan penandaan CE.

Toleransi dimensi utama di bawah EN 1168 termasuk:

• Panjang: ±20 mm untuk papak sehingga 6 m; ±0.3% panjang untuk papak melebihi 6 m
• Lebar: ±5 mm
• Kedalaman: ±5 mm
• Kelurusan: ≤L/600, maksimum 20 mm
• Persegi empat hujung: ≤10 mm
• Camber: 15/−5 mm untuk papak sehingga 12 m

Pencapaian toleransi ini secara konsisten bergantung pada kualiti keseluruhan rantaian pengeluaran — daripada reka bentuk campuran dan batching konkrit, melalui ketepatan tegang helai, kepada penetapan acuan dan pemeriksaan selepas tuang. Penggunaan magnet pengatup dan sistem penentududukan magnet yang berkaitan menyumbang kepada ketepatan dimensi dengan menghapuskan hanyutan kedudukan yang berlaku dengan bentuk bolt konvensional di bawah getaran, dan dengan membolehkan kedudukan semula yang pantas dan tepat apabila menetapkan perubahan susun atur.

Di luar toleransi dimensi, EN 1168 dan piawaian reka bentuk Eurocode yang menyokong (EN 1992-1-1, EN 1992-1-2) memerlukan pengesahan struktur terperinci meliputi lenturan, ricih, tebukan, penambat hujung dan rintangan api. Proses reka bentuk untuk lantai teras berongga melibatkan penentuan rentang maksimum untuk beban yang diperlukan, memilih kedalaman papak dan susunan untaian yang sesuai daripada jadual beban pengilang, memeriksa panjang galas, mengesahkan tindakan diafragma lantai beralur, dan menyelaraskan penembusan perkhidmatan dengan jurutera struktur.

Membandingkan Papak Teras Berongga kepada Sistem Lantai Alternatif

Memilih antara papak konkrit teras berongga dan sistem lantai bersaing memerlukan menimbang prestasi struktur, kelajuan program, kos, kemampanan dan kekangan tapak. Tiada sistem tunggal yang menang pada setiap kriteria, tetapi papak teras berongga mempunyai kelebihan yang jelas dalam senario tertentu.

Teras itu sendiri menawarkan kelebihan berguna untuk perkhidmatan pembinaan: dalam beberapa pendekatan reka bentuk, lompang membujur digunakan sebagai saluran udara untuk pemanasan, penyejukan, atau pengudaraan, melewati udara berhawa dingin melalui papak untuk kedua-duanya melayani ruang yang diduduki dan menggunakan jisim haba konkrit untuk pembajaan. Pendekatan Sistem Binaan Teraktif Terma (TABS) ini telah dilaksanakan dalam banyak projek pejabat di Eropah Tengah, dengan pengurangan boleh diukur dalam permintaan penyejukan puncak sehingga 30–40% berbanding sistem sisi udara konvensional.

Pertimbangan Praktikal untuk Penentu dan Kontraktor

Menentukan atau mendapatkan papak konkrit teras berongga memerlukan penglibatan dengan pengilang pada awal proses reka bentuk. Tidak seperti konkrit in-situ, yang boleh dilaraskan di tapak, papak teras berongga dipasang secara dimensi di kilang. Perubahan selepas pengeluaran — pemotongan, pemasangan tambahan, pengubahsuaian tetulang — secara teknikal mungkin tetapi mahal dan memakan masa. Mendapatkan aliran maklumat tepat pada peringkat reka bentuk adalah penting.

Maklumat Diperlukan pada Peringkat Reka Bentuk

• Beban struktur: berat sendiri, tindanan mati (screed, partition, finishes), dikenakan (kategori penghunian), dan sebarang beban tertumpu dari loji, penyimpanan atau pemasangan pelapisan
• Keadaan rentang dan galas yang jelas pada setiap sokongan, termasuk sebarang sokongan tidak selari atau geometri senget
• Kelas ketahanan api diperlukan untuk zon lantai
• Lokasi, saiz dan pembingkaian semua penembusan perkhidmatan, termasuk lengan MEP, paip saliran, tiang struktur yang melalui lantai, dan bukaan aci lif
• Pengikat tuang masuk diperlukan: saluran penambat, soket pengangkat, bolt pengikat, stub saluran — semuanya diletakkan menggunakan sauh acuan magnetik dan tuang ke dalam semasa pengeluaran kilang
• Keperluan prestasi akustik, terutamanya untuk projek kediaman atau penggunaan bercampur yang impak dan bunyi bawaan udara mesti memenuhi piawaian kawal selia
• Had pesongan dan jangkaan camber, terutamanya apabila kemasan rapuh (jubin, teraso) akan digunakan terus pada permukaan papak

Penyelarasan Tapak untuk Pemasangan

Di tapak, pemasangan papak teras berongga memerlukan penyelarasan kapasiti kren, laluan akses, penopang sementara (jika diperlukan oleh reka bentuk struktur), dan penjujukan grouting, tuangan topping, dan butiran sambungan struktur. Kapasiti kren selalunya menjadi kekangan kritikal : papak teras berongga 400 mm panjang 12 m dan lebar 1.2 m berat kira-kira 5,000–5,500 kg. Di tapak bandar yang terhad di mana jangkauan kren mengurangkan kapasiti angkat, ini mungkin memerlukan pengurangan panjang papak atau menentukan unit yang lebih ringan — keputusan yang melantun kembali kepada reka bentuk struktur span, beban dan sokongan.

Grouting sambungan hendaklah mengikut spesifikasi pengeluar dengan tepat. Menggunakan grout yang terlalu basah menghasilkan sendi berliang dan lemah yang mudah retak; terlalu kering dan ia mungkin tidak mengisi profil sendi tirus sepenuhnya, meninggalkan lompang. Grouting bersama di kawasan lantai yang besar harus dirancang sebagai operasi berterusan, dengan kakitangan yang mencukupi dan kapasiti pencampuran untuk mengelakkan sambungan sejuk dalam satu larian sambungan.

Pemeriksaan Selepas Pemasangan

Selepas pemasangan dan grouting, lantai teras berongga yang telah siap hendaklah diperiksa untuk:

• Camber pembezaan antara unit bersebelahan — boleh diterima dalam lingkungan ±5 mm tanpa topping; jika lebih besar, kedalaman senarai yg panjang lebar mungkin diperlukan untuk mencapai permukaan yang rata
• Kesempurnaan grout dalam semua sambungan membujur dan melintang
• Kecukupan galas tamat pada semua sokongan
• Keadaan sisipan tuang — sebarang sisipan yang rosak atau tersilap kedudukan hendaklah dilaporkan dan diperbaiki sebelum topping atau kemasan digunakan
• Ketiadaan kerosakan pengendalian: keretakan pada hujung papak, spalling di kawasan galas, atau rekahan membujur dalam web yang mungkin menunjukkan kerosakan pengangkutan atau ereksi

Inovasi dalam Teknologi Papak Teras Hollow dan Sistem Formwork Magnetik

Industri konkrit pratuang terus membangunkan kedua-dua produk papak teras berongga dan sistem pengeluaran yang digunakan untuk mengeluarkannya. Beberapa bidang pembangunan aktif patut diberi perhatian bagi mereka yang membuat keputusan pelaburan infrastruktur jangka panjang.

Konkrit Berprestasi Ultra Tinggi dalam Pengeluaran Teras Berongga

Penyelidikan konkrit berprestasi ultra tinggi (UHPC) untuk aplikasi teras berongga sedang dijalankan dalam beberapa program penyelidikan Eropah dan Asia. Campuran UHPC dengan kekuatan mampatan 150–200 MPa membolehkan ketebalan web dikurangkan lagi, mengurangkan berat diri sambil mengekalkan kapasiti ricih. Cabaran pengeluaran ialah UHPC tidak serasi dengan peralatan penyemperitan standard — tetulang gentian dan kelikatan campuran memerlukan kaedah tuangan yang diubah suai — dan peranan magnet pengatup and precision magnetic formwork systems dalam meletakkan acuan yang lebih nipis, ketepatan yang lebih tinggi menjadi lebih kritikal.

Automasi dan Robotik dalam Tetapan Formwork

Beberapa pengeluar peralatan pratuang kini menawarkan sistem penetapan acuan robotik yang membaca susun atur elemen daripada model BIM dan meletakkan borang sisi, hentian akhir dan sisipan secara automatik pada permukaan palet. Sistem ini biasanya menggunakan robot gantri dengan sistem penglihatan untuk memilih dan meletakkan komponen acuan, menggunakan magnet pengatup sebagai mekanisme penetapan terakhir - robot meletakkan borang, dan sauh magnet diaktifkan untuk menguncinya di tempatnya. Pengguna awal sistem ini melaporkan ketepatan penetapan acuan ±1–2 mm dan masa kitaran jauh di bawah tetapan manual, dengan kualiti yang konsisten dan mengurangkan keletihan operator.

Integrasi Digital dan Pengeluaran Pintar

Loji pratuang moden semakin menyepadukan teknologi berkembar digital — model maya masa nyata tingkat pengeluaran — dengan sistem kawalan kualiti, pengurusan inventori dan logistik. Setiap elemen diberikan kod QR unik atau teg RFID pada tempat pengeluaran, memautkan rekod digitalnya kepada kumpulan konkrit, lot helai, kedudukan sisipan tetap magnet dan hasil semakan dimensi tertentu. Kebolehkesanan ini semakin dituntut oleh kontraktor utama dan pelanggan dalam projek yang kompleks di mana akauntabiliti struktur sepanjang hayat reka bentuk bangunan 50-100 tahun diperlukan.

Ketepatan penetapan acuan magnet — digabungkan dengan pemeriksaan kualiti pengimbasan laser bagi elemen siap sebelum penghantaran — membentuk sebahagian daripada rantaian kualiti digital ini. Papak yang melepasi semua semakan dimensi, rekod kekuatan konkrit dan pemeriksaan visual dihantar dengan rekod pengeluaran penuh yang boleh diakses oleh imbasan QR di tapak, membolehkan jurutera struktur atau pemilik bangunan mengesahkan pematuhan tanpa bergantung semata-mata pada sijil kertas.
