PANDUAN KONKRIT PRATUANG
Papak konkrit pratuang teras berongga ialah lantai tuangan kilang dan panel bumbung dengan lompang membujur berterusan yang mengalir melalui kedalamannya, biasanya mengurangkan berat panel dengan 30 hingga 50 peratus berbanding dengan papak pepejal dengan ketebalan yang sama sambil mengekalkan kekuatan lentur yang setanding. Panel ini prategasan dengan helai keluli tegangan tinggi semasa pembuatan, diawet di bawah keadaan terkawal, dan dihantar sedia untuk dipasang, membolehkan struktur mencapai rentang yang jelas 6 hingga 18 meter tanpa sokongan perantaraan. Bagi pembina yang menilai sistem lantai untuk gudang, struktur tempat letak kereta, menara kediaman atau bangunan komersial, papak teras berongga memberikan gabungan kelajuan, kecekapan struktur dan kawalan kos yang jarang dipadankan dengan konkrit tuang di tempat.
Perkara yang Membuatkan Papak Teras Berongga Berbeza Daripada Panel Pratuang Pepejal
Ciri penentu bagi papak teras berongga ialah siri lompang berbentuk bulat, bujur atau titisan air mata yang memanjangkan panjang penuh panel. Teras ini terbentuk semasa penyemperitan atau tuangan bentuk gelincir menggunakan pembentuk teras berongga yang ditarik balik sebagai set konkrit, meninggalkan saluran berterusan. Panel teras berongga setebal 200mm standard mungkin mengandungi lima hingga tujuh teras, setiap satu berdiameter kira-kira 150mm, mengeluarkan sejumlah besar konkrit yang sebaliknya akan menambah berat mati tanpa menyumbang secara bermakna kepada kapasiti lenturan.
Oleh kerana teras diletakkan di kawasan paksi neutral panel di mana konkrit menyumbang paling sedikit kepada rintangan lentur, mengalihkan bahan ini mempunyai kesan minimum ke atas prestasi struktur. Helai prategasan, biasanya tujuh helai berdiameter 9.5mm hingga 15.2mm, diletakkan di bahagian bawah bebibir di mana daya tegangan paling tinggi semasa pemuatan perkhidmatan. Gabungan keratan rentas lompang dan keluli prategasan yang diletakkan secara strategik inilah yang membolehkan papak teras berongga menjangkau jarak jauh sambil menggunakan kurang bahan daripada papak pepejal yang setara.
| Ketebalan Papak | Berat Teras Berongga | Berat Papak Pepejal | Pengurangan Berat |
|---|---|---|---|
| 150mm | 220 kg/m² | 360 kg/m² | 39 peratus |
| 200mm | 280 kg/m² | 480 kg/m² | 42 peratus |
| 300mm | 380 kg/m² | 720 kg/m² | 47 peratus |
| 400mm | 490 kg/m² | 960 kg/m² | 49 peratus |
Proses Pengilangan Daripada Katil Tuang Ke Panel Selesai
Papak teras berongga dihasilkan pada katil tuangan panjang, selalunya panjang 100 hingga 150 meter, menggunakan sama ada penyemperitan tuang kering atau kaedah membentuk gelinciran basah. Dalam penyemperitan, mesin bergerak di sepanjang katil yang memendapkan konkrit kemerosotan sangat rendah di sekeliling tiub pembentuk teras sambil memampatkannya melalui getaran dan tindakan gerimit. Pembentukan gelincir menggunakan campuran yang lebih basah dan teras boleh kembung atau tegar yang diekstrak semasa mesin bergerak. Kedua-dua kaedah menghasilkan panel berterusan yang kemudian dipotong mengikut panjang yang diperlukan menggunakan gergaji berlian sebaik sahaja konkrit mencapai kekuatan yang mencukupi.
Urutan Prategasan Dan Menegangkan
Sebelum peletakan konkrit, helai prategasan diulirkan sepanjang keseluruhan katil tuangan dan ditegangkan menggunakan bicu hidraulik untuk memaksa biasanya antara 100 dan 200 kilonewton setiap helai bergantung pada saiz untai dan keperluan reka bentuk. Helai kekal di bawah ketegangan semasa konkrit dituang dan diawet. Sebaik sahaja konkrit mencapai kekuatan pelepasan lebih kurang 28 hingga 35 MPa , biasanya dalam masa 12 hingga 18 jam apabila pengawetan wap digunakan, helai dipotong atau dilepaskan. Ini memindahkan daya tegang ke dalam konkrit, mewujudkan tegasan mampatan dalaman yang menentang tegasan tegangan yang dijana oleh beban perkhidmatan.
Operasi Pengawetan Dan Pemotongan
Ruang pengawetan wap atau penutup yang dipanaskan mempercepatkan penambahan kekuatan supaya katil tuangan boleh digunakan semula pada kitaran harian. Selepas pelepasan helai, panel dipotong mengikut panjang dan lebar yang ditentukan, dengan takuk, lubang dan chamfer ditambah pada peringkat ini sama ada dengan pemotongan gergaji atau dengan memasukkan penghalang sebelum tuang. Pemeriksaan kawalan kualiti pada ketika ini termasuk pengukuran camber, pemeriksaan kemasan permukaan, dan pengesahan dimensi terhadap lukisan projek sebelum panel bergerak ke tempat penyimpanan untuk dimuatkan.
Data Rujukan Span Dan Muatan Kapasiti
Keupayaan span ialah faktor pemilihan tunggal yang paling penting untuk papak teras berongga, dan ia bergantung pada kedalaman papak, corak untaian, kekuatan konkrit dan beban yang digunakan. Angka berikut mewakili kapasiti yang biasa diterbitkan untuk bahagian teras berongga standard yang digunakan dalam aplikasi lantai dengan beban bertindih dalam julat biasa untuk penghunian pejabat dan kediaman.
| Kedalaman Papak | Bilangan Helai | Span Maksimum | Penggunaan Biasa |
|---|---|---|---|
| 150mm | 4 helai | 6.5 m | Lantai kediaman |
| 200mm | 6 helai | 8.8 m | Lantai pejabat |
| 250mm | 8 helai | 11.2 m | Dek runcit dan tempat letak kereta |
| 320mm | 10 helai | 14.6 m | Bumbung gudang panjang |
| 400mm | 12 helai | 18.0 m | Struktur perindustrian |
Angka-angka ini harus dianggap sebagai titik rujukan permulaan, kerana penarafan rentang sebenar bergantung pada geometri bahagian khusus pengeluar, kekuatan mampatan konkrit yang digunakan (biasanya 40 hingga 50 MPa untuk pengeluaran teras berongga), dan had pesongan yang diperlukan untuk aplikasi. Banyak pengeluar menerbitkan jadual rentang beban terperinci yang merangkumi kedua-dua beban mati bertindih dan gabungan beban hidup secara berasingan, dan pereka bentuk struktur biasanya mengesahkan pesongan di bawah keadaan kebolehkhidmatan selain menyemak kapasiti momen muktamad.
Urutan Pemasangan Di Tapak
Panel teras berongga tiba di tapak yang telah dipulihkan dan sedia untuk penempatan, yang merupakan salah satu sebab utama projek memilih sistem ini berbanding alternatif tuang di tempat. Krew ereksi biasa boleh meletakkan antara 300 dan 500 meter persegi lantai setiap hari bergantung pada kapasiti kren, saiz panel dan keadaan akses tapak.
- Sahkan permukaan galas adalah paras dan pada ketinggian yang betul, berkilauan seperti yang diperlukan untuk mengekalkan galas panel yang konsisten
- Panel angkat menggunakan gelung pengangkat atau peranti pengangkat helai yang dibuang ke hujung panel, mengekalkan sudut rekaan yang betul
- Tetapkan panel pada jalur galas, biasanya neoprena atau pad elastomer serupa, dengan panjang galas yang konsisten pada setiap hujung
- Jajarkan tepi panel dan laraskan jarak sebelum membuat grout alur kekunci membujur antara panel bersebelahan
- Letakkan tetulang dalam alur kunci jika perlu dan tuangkan grout untuk mengikat panel bersebelahan ke dalam diafragma berterusan
- Pasang topping struktur jika dinyatakan, biasanya 50 hingga 75mm konkrit bertetulang untuk meratakan permukaan dan meningkatkan tindakan diafragma
- Lengkapkan sambungan pada rasuk perimeter dan dinding ricih mengikut lukisan struktur projek
Panjang galas adalah butiran kritikal yang sering dipandang remeh. Kebanyakan kod memerlukan panjang galas minimum 75mm untuk papak teras berongga pada sokongan keluli atau konkrit, walaupun ramai pereka bentuk menetapkan 100mm atau lebih untuk margin keselamatan tambahan dan penginapan toleransi. Galas yang tidak mencukupi boleh menyebabkan keretakan atau spalling setempat pada hujung panel, terutamanya apabila panel mengalami pertumbuhan camber atau pergerakan terma selepas pemasangan.

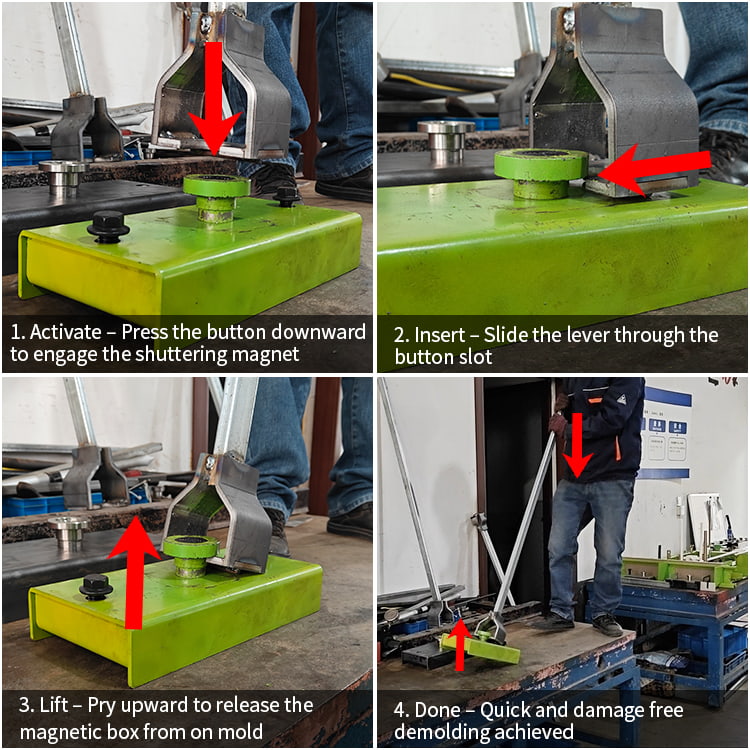

Aksesori Konkrit Pratuang Digunakan Dengan Sistem Teras Berongga
Sistem lantai teras berongga jarang sekali hanya papak dan grout. Pemasangan lengkap bergantung pada rangkaian aksesori konkrit pratuang yang mengendalikan sambungan, kalis cuaca, sokongan dan butiran kemasan. Memilih aksesori yang betul mempunyai kesan langsung pada kedua-dua kelajuan pemasangan dan prestasi jangka panjang pemasangan lantai atau bumbung.
Pad Galas Dan Jalur Sokongan
Pad galas terletak di antara bahagian bawah papak teras berongga dan rasuk sokongan, dinding atau langkan. Jalur elastomerik ini, biasanya diperbuat daripada neoprena, mengagihkan beban tindak balas secara sama rata dan menampung putaran dan pergerakan kecil tanpa memindahkan beban titik ke dalam konkrit. Ketebalan standard berkisar antara 3mm hingga 10mm, dengan penilaian kekerasan dipilih berdasarkan jangkaan tegasan galas.
Perkakasan Pengangkatan Dan Pendirian
Gelung pengangkat, pengangkat helai dan sauh pengangkat yang tersembunyi dibuang ke dalam panel semasa pengeluaran untuk membolehkan pengendalian kren yang selamat. Selepas pemasangan, poket penambat ceruk biasanya diisi dengan grout tidak mengecut untuk mengekalkan permukaan siram. Bentuk tepi dan penutup hujung juga digunakan semasa pengeluaran untuk menutup teras berongga pada hujung panel, menghalang pencerobohan konkrit atau grout ke dalam lompang semasa peletakan topping.
Pengisi Bersama Dan Bahan Grout
Grout alur kunci, biasanya campuran bersimen tidak mengecut atau diubah suai polimer, mengisi sambungan membujur antara panel dan penting untuk pengagihan beban merentasi unit bersebelahan. Rod penyokong dan pengedap digunakan pada sambungan perimeter dan sambungan pengembangan untuk mengekalkan kalis cuaca sambil membenarkan pergerakan haba. Untuk aplikasi bumbung, aksesori berkelip tambahan dan komponen saliran disepadukan pada tepi panel dan penembusan.
| aksesori | Fungsi | Bahan Biasa |
|---|---|---|
| Alas galas | Edarkan beban tindak balas pada sokongan | Elastomer neoprena |
| Tudung akhir | Kedap teras berongga pada hujung panel | Plastik atau konkrit pratuang |
| Grout alur kunci | Ikatan panel bersebelahan untuk pemindahan beban | Campuran simen tidak mengecut |
| Mengangkat sauh | Dayakan pengendalian kren semasa pendirian | Keluli berkekuatan tinggi |
| Sealant bersama | Perimeter kalis cuaca dan sambungan pengembangan | Poliuretana atau silikon |
Pertimbangan Kos Dan Ekonomi Projek
Papak teras berongga secara amnya menawarkan kos pemasangan yang lebih rendah daripada lantai konkrit tuang di tempat untuk rentang melebihi 6 meter, sebahagian besarnya disebabkan oleh pengurangan acuan, penyolong dan keperluan buruh di tapak. Kos bahan bagi setiap meter persegi untuk panel teras berongga selalunya 15 hingga 25 peratus lebih rendah daripada papak tuang-dalam-tempat yang setara apabila mengambil kira kos gabungan konkrit, acuan, tetulang dan jadual pembinaan lanjutan yang diperlukan oleh sistem tuang-dalam-tempat.
Kos pengangkutan menjadi faktor yang bermakna untuk papak teras berongga kerana panjang dan beratnya, dengan kebanyakan projek mengehadkan jarak pengangkutan ekonomi kepada kira-kira 150 hingga 250 kilometer dari kilang pengeluaran sebelum kos pengangkutan menghakis penjimatan bahan. Projek yang terletak berhampiran loji pratuang paling banyak mendapat manfaat daripada sistem ini, manakala tapak terpencil mungkin perlu menimbang teras berongga dengan alternatif yang tersedia tempatan seperti gelegar kayu atau dek keluli dengan topping konkrit.
Kesan Jadual
Oleh kerana panel teras berongga tiba dalam keadaan pulih dan sedia untuk dimuatkan, lantai selalunya boleh dilalui dalam beberapa jam selepas peletakan, membolehkan dagangan mula bekerja pada tahap di bawah hampir serta-merta. Jadual yang dimampatkan ini sering disebut sebagai pemacu utama untuk memilih teras berongga berbanding sistem cast-in-place pada bangunan berbilang tingkat, di mana setiap kitaran lantai yang disimpan diterjemahkan secara langsung kepada pengurangan tempoh keseluruhan projek dan kos pembiayaan yang lebih rendah semasa pembinaan.
Aplikasi Biasa Merentas Jenis Bangunan
Papak teras berongga digunakan merentasi pelbagai jenis bangunan kerana sistem menyesuaikan diri dengan baik pada plat lantai berulang dan saiz teluk piawai. Jadual di bawah meringkaskan tempat sistem ini paling kerap dinyatakan dan sebabnya.
| Jenis Bangunan | Kedalaman Papak Biasa | Kelebihan Utama |
|---|---|---|
| Pangsapuri kediaman | 150-200mm | Jisim akustik dan pusing ganti unit pantas |
| Bangunan pejabat | 200-250mm | Rentang jelas yang panjang untuk pelan lantai terbuka |
| Struktur tempat letak kereta | 250-320mm | Ketahanan dan penyelenggaraan yang minimum |
| Gudang dan pusat logistik | 300-400mm | Ruang yang luas untuk rak dan peralatan |
| Kemudahan penyimpanan sejuk | 250-320mm | Teras boleh digunakan untuk pemanasan berseri atau garisan penyejukan |
Satu aplikasi yang patut ditonjolkan ialah penggunaan teras berongga itu sendiri sebagai saluran perkhidmatan. Dalam sesetengah projek, konduit elektrik, kabel voltan rendah atau paip kecil untuk sistem berseri disalurkan melalui teras sebelum menyambung sambungan hujung, menukar ruang kosong yang mungkin terbuang menjadi infrastruktur bangunan yang boleh digunakan. Pendekatan ini memerlukan penyelarasan yang teliti semasa fasa reka bentuk kerana titik akses teras mesti dirancang sebelum panel dilemparkan.
Rintangan Kebakaran Dan Prestasi Terma
Rintangan api semula jadi konkrit adalah salah satu faedah yang wujud dari papak teras berongga, dengan panel 200mm tipikal yang mencapai penarafan ketahanan api sebanyak 2 jam atau lebih tanpa kalis api tambahan, bergantung pada penutup konkrit pada helai prategasan dan piawaian ujian khusus yang digunakan. Ini menjadikan sistem teras berongga sangat menarik untuk mengasingkan penghunian dalam bangunan bercampur atau menyediakan petak di garaj tempat letak kereta di bawah ruang yang diduduki.
Secara terma, teras berongga memberikan tahap penebat berbanding dengan papak pepejal dengan ketebalan yang sama, kerana udara yang terperangkap dalam lompang mempunyai kekonduksian terma yang lebih rendah daripada konkrit. Walau bagaimanapun, papak teras berongga sahaja jarang memenuhi keperluan penebat sampul surat moden untuk aplikasi bumbung atau dinding luaran, jadi ia biasanya dipasangkan dengan papan penebat tegar, topping berpenebat atau sistem panel terlindung apabila digunakan pada sampul bangunan dan bukannya dalam aplikasi lantai dalaman.
Pemeriksaan Kualiti Sebelum Menerima Panel Dihantar
Menerima pemeriksaan di tapak kerja membantu menangani masalah sebelum panel dipasang, apabila pembetulan jauh lebih mudah dan lebih murah. Perkara utama yang perlu disahkan semasa ketibaan termasuk dimensi panel keseluruhan terhadap lukisan kedai, camber dalam toleransi yang dibenarkan (biasanya terhad kepada sekitar 1mm setiap meter rentang untuk kebanyakan aplikasi), keadaan permukaan bebas daripada keretakan atau sarang lebah yang ketara, dan pengesahan bahawa mata angkat, sekatan dan plat terbenam sepadan dengan keperluan projek.
Camber Dan Camber Berbeza
Camber, haluan ke atas sedikit yang terhasil daripada prategasan, adalah normal dan dijangka dalam panel teras berongga. Apa yang lebih penting untuk pemasangan ialah camber pembezaan antara panel bersebelahan, kerana perbezaan yang besar boleh mencipta permukaan bertingkat yang sukar diratakan dengan topping sahaja. Pengilang biasanya bertujuan untuk mengekalkan camber perbezaan antara panel bersebelahan di dalam 10 hingga 15mm untuk panel dengan panjang dan sejarah pemuatan yang serupa.
Dokumentasi Dan Kebolehkesanan
Setiap panel biasanya membawa tanda pengenalan yang menunjukkan tarikh pengeluarannya, reka bentuk campuran dan kedudukan dalam bangunan, yang sepatutnya sepadan dengan lukisan pendirian. Mengekalkan kebolehkesanan ini memudahkan penyelesaian masalah jika timbul sebarang persoalan prestasi selepas pemasangan dan menyokong rekod terbina yang tepat untuk pengurusan kemudahan.
