Mengapa Mengikat Keluli Tetulang dengan Betul Lebih Penting Daripada Yang Difikirkan Ramai Orang

Apabila ia datang kepada pembinaan konkrit berstruktur, mengikat keluli tetulang dengan betul adalah salah satu langkah paling kritikal yang menentukan sama ada struktur akan berfungsi dengan selamat selama beberapa dekad. . Sama ada anda sedang mengusahakan panel pratuang, papak tuang di tempat atau pemasangan rasuk yang kompleks, cara rebar diikat secara langsung mempengaruhi pemindahan beban, ketekalan penutup konkrit dan ketahanan jangka panjang. Jawapan ringkas: gunakan dawai pengikat tolok yang betul, gunakan corak ikatan yang betul untuk jenis sambungan, kekalkan penutup konkrit minimum 1.5 inci, dan sentiasa pasangkan kerja ikatan anda dengan kualiti Aksesori Konkrit Pratuang yang direka bentuk untuk aplikasi khusus.

Panduan ini mendalami setiap aspek mengikat keluli tetulang — daripada tolok dawai dan alat pengikat kepada cara aksesori seperti kerusi bar, spacer dan pengganding mekanikal berinteraksi dengan pemasangan rebar anda. Jika anda menyatakan, mengarang atau memeriksa konkrit bertetulang, ini ialah maklumat yang anda perlukan.

Mengapa Mengikat Keluli Tetulang dengan Betul Lebih Penting Daripada Yang Difikirkan Ramai Orang

Ikatan rebar tidak berstruktur dalam erti kata kejuruteraan — ia tidak membawa beban. Tetapi mereka memegang sangkar bersama-sama semasa penempatan konkrit, menghalang bar daripada beralih di bawah getaran penggetar konkrit atau berat dan aliran konkrit segar. Bar yang tidak sejajar oleh genap setengah inci boleh mengurangkan kedalaman berkesan bahagian rasuk sebanyak 5–10% , secara bermakna mengurangkan kapasiti lenturan tanpa sebarang tanda masalah yang dapat dilihat.

Kompaun akibat dalam pembuatan konkrit pratuang, di mana toleransi dimensi yang ketat adalah standard. Panel pratuang, galang jambatan dan lajur struktur direka bentuk dengan kedudukan rebar diukur kepada pecahan satu inci. Ikatan longgar yang membolehkan palang berhijrah sebelum set konkrit boleh membawa kepada komponen di luar toleransi yang gagal dalam pemeriksaan kualiti — atau lebih teruk, lulus pemeriksaan dan berprestasi rendah dalam perkhidmatan.

Di luar kawalan dimensi, sangkar yang diikat dengan betul menyokong penempatan yang konsisten Aksesori Konkrit Pratuang seperti sisipan mengangkat, plat sauh, plat tertanam, dan lengan. Aksesori ini bergantung pada sangkar rebar tegar untuk kekal dalam kedudukannya. Sangkar yang diikat dengan buruk ialah sisipan yang terletak kurang baik, dan ini bermakna masalah medan: sambungan tidak sejajar, rating beban yang tidak mencukupi dan pembaikan yang mahal.

Kawat Pengikat: Jenis, Tolok dan Masa untuk Menggunakan Setiap

Bahan yang paling biasa untuk mengikat keluli tetulang ialah wayar hitam anil, juga dipanggil wayar hitam lembut. Kelembutannya selepas penyepuhlindapan membolehkan ia dipintal dengan ketat tanpa patah, dan ia tahan kakisan dengan cukup baik dalam persekitaran yang kering. Julat tolok standard untuk ikatan rebar ialah 16 hingga 18 AWG (Tolok Wayar Amerika) , dengan 16.5 AWG yang paling banyak digunakan dalam pembinaan komersial.

Jenis Kawat mengikut Aplikasi

Jadual 1: Jenis dawai pengikat biasa dan penggunaannya yang disyorkan dalam kerja keluli tetulang
Jenis Wayar	Tolok	Aplikasi Terbaik	Nota
Kawat Hitam Beranil	16–18 AWG	Papak am, dinding, kerja tiang	Paling menjimatkan, tersedia secara meluas
Kawat Bergalvani	16 AWG	Zon marin, pantai, kelembapan tinggi	Kos yang lebih tinggi, rintangan kakisan yang lebih baik
Kawat Keluli Tahan Karat	16–18 AWG	Sangkar rebar bersalut epoksi atau tahan karat	Menghalang kakisan galvanik antara logam yang berbeza
Dawai Pengikat Pra-potong (Gegelung)	16.5 AWG	Alat mengikat automatik, kerja volum tinggi	Berfungsi dengan alat pengikat berkuasa bateri

Satu petua praktikal dari medan: elakkan menggunakan wayar yang terlalu berat untuk gabungan bar. Mengikat bar #4 dengan wayar 14 AWG menghasilkan ekor pintal yang menonjol ke dalam zon penutup. Ekor pintal mesti sentiasa dibengkokkan ke dalam — ke arah badan sangkar — supaya ia tidak berhijrah ke permukaan konkrit dan menyebabkan pewarnaan karat atau spalling.

Corak Tali Tali Piawai dan Di Mana Untuk Menggunakannya

Terdapat enam corak ikatan yang biasa dikenali dalam amalan keluli tetulang, setiap satu sesuai dengan geometri sambungan atau keperluan struktur tertentu. Mengetahui yang mana untuk digunakan mengurangkan sisa wayar, mempercepatkan pengeluaran dan memastikan ikatan benar-benar bertahan di bawah daya peletakan konkrit.

The Snap Tie

Ikatan snap (juga dipanggil ikatan ringkas) adalah yang paling pantas untuk dilaksanakan dan sesuai untuk persimpangan bar dalam papak rata dan dinding di mana palang bersilang pada 90 darjah dan sambungan tidak akan mengalami getaran berat. Lingkarkan wayar di sekeliling kedua-dua bar, silangkan hujungnya, dan putar dengan alat cangkuk sehingga selesa. Ia memerlukan pekerja besi berpengalaman kurang daripada 3 saat setiap seri. Walau bagaimanapun, ikatan snap tidak sesuai untuk persimpangan berhampiran sambungan pembinaan atau di lokasi di mana palang mesti dipegang dengan tepat — ia membenarkan sedikit putaran di bawah kuasa.

Tali Sadel

Untuk persimpangan yang perlu menahan lebih banyak pergerakan — terutamanya gelung sangkar lajur yang diikat pada palang menegak — ikatan pelana membalut wayar di bawah palang silang dan di atas bar atas pada kedua-dua belah sebelum dipusing. Ini mewujudkan sesentuh empat mata yang menentang putaran bar jauh lebih baik daripada ikatan snap. Kebanyakan spesifikasi sangkar lajur memerlukan ikatan pelana pada setiap persimpangan ketiga minimum, dengan ikatan snap dibenarkan di tempat lain.

Ikatan Angka-Lapan

Digunakan terutamanya di mana bar bersilang pada sudut selain daripada 90 darjah, atau di mana sambungan yang sangat selamat diperlukan. Wayar melepasi kedua-dua bar dalam corak angka lapan sebelum berpusing. Ikatan ini juga diutamakan untuk tetulang ricih pepenjuru dalam rasuk dan untuk ikatan pada bucu sangkar tiang. Ia memerlukan lebih sedikit wayar dan masa tetapi menghasilkan sambungan yang nyata lebih kaku.

Tali leher Balut dan Pelana

Pemasangan sangkar berat - seperti yang terdapat dalam penutup jeti atau rasuk pratuang besar - selalunya menyatakan ikatan balut dan pelana. Wayar itu melilit sepenuhnya pada bar bawah sebelum ditarik ke atas bar atas dan dipintal. Ini ialah corak ikatan manual yang paling selamat dan diperlukan oleh beberapa spesifikasi DOT untuk tetulang utama dalam anggota jambatan.

The Snap Tie dengan Tendangan (Gelung Berganda)

Satu variasi pada ikatan snap di mana wayar digandakan sebelum dibalut. Biasa dalam asas tikar yang barnya besar (#8 dan ke atas) dan seutas wayar tunggal tidak akan memberikan daya pengapit yang mencukupi. Menggandakan wayar dengan berkesan menggandakan daya pegangan pada sambungan.

Alat Pengikat: Daripada Cangkuk Manual kepada Mesin Berkuasa Bateri

Alat mengikat yang betul mengurangkan masa buruh secara mendadak. Pada tuangan papak komersial yang besar, krew yang menggunakan alat pengikat automatik berkuasa bateri boleh dicapai 2–3 kali ganda kelajuan mengikat kru menggunakan cangkuk manual, dengan ketegangan pusingan yang lebih konsisten dan kurang keletihan tangan.

Mata Kail Pengikat Manual

Cangkuk manual standard ialah alat rod bengkok yang mudah, biasanya 8–10 inci panjang. Terdapat juga cangkuk laju dengan tong berputar yang membolehkan wayar dipintal dengan memutarkan pemegang dan bukannya menjentik pergelangan tangan — ini mengurangkan keletihan tangan dengan ketara pada kerja besar. Cangkuk manual tidak memerlukan sumber kuasa dan berfungsi dalam apa jua keadaan, menjadikannya alat sandaran dalam ruang yang sempit atau janggal di mana alat automatik tidak sesuai.

Alat Pengikat Automatik Berkuasa Bateri

Alat daripada pengilang seperti MAX, Makita dan DEWALT menggunakan gegelung wayar pra-muat untuk membalut dan memulas tali leher di bawah satu saat. Operator meletakkan alat di persimpangan bar dan menarik picu — selebihnya adalah automatik. Operator tunggal dengan alat automatik boleh menyelesaikan 200–300 ikatan sejam berbanding 60–100 sejam dengan cangkuk manual. Alat ini merupakan pengganda produktiviti tulen pada tuangan papak besar, fabrikasi sangkar pratuang dan alas tikar.

Gegelung wayar untuk alat ini biasanya dijual sebagai gulungan 50 meter atau 120 meter dalam tolok yang dipadankan dengan model alat tertentu. Sentiasa sahkan keserasian gegelung dengan jenama alat — gegelung yang tidak sepadan menyebabkan kesesakan dan wayar terbuang.

Alat Pengikat Pneumatik

Kurang biasa dalam pembinaan Amerika Utara tetapi digunakan secara meluas di Jepun dan sebahagian Eropah, alat pengikat pneumatik lebih pantas daripada pilihan berkuasa bateri dan tidak memerlukan pengecasan. Ia berfungsi dengan baik di loji pratuang di mana pemampat sudah ada di tapak. Pertukarannya ialah hos udara, yang mengehadkan mobiliti berbanding alat elektrik tanpa wayar.

Aksesori Konkrit Pratuang That Work With Your Rebar Cage

Dalam pembuatan konkrit pratuang, sangkar rebar bukan sekadar tetulang struktur — ia adalah platform yang digunakan berpuluh-puluh Aksesori Konkrit Pratuang dilampirkan sebelum tuang. Aksesori ini termasuk sisipan mengangkat, pengikat bentuk, plat penambat, penyokong saluran elektrik, sekatan, lengan dan perkakasan sambungan terbenam. Cara anda mengikat sangkar rebar anda secara langsung mempengaruhi ketepatan aksesori ini diletakkan.

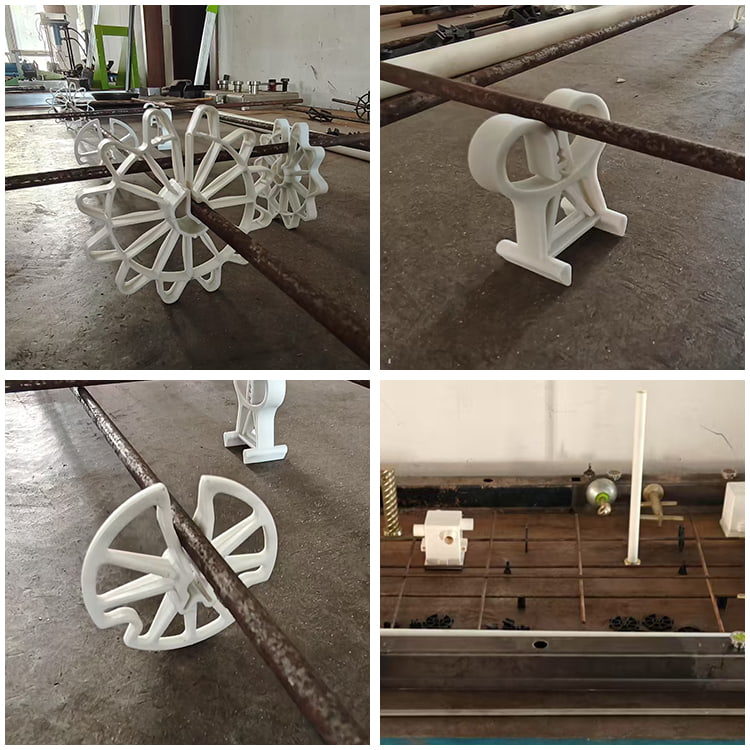

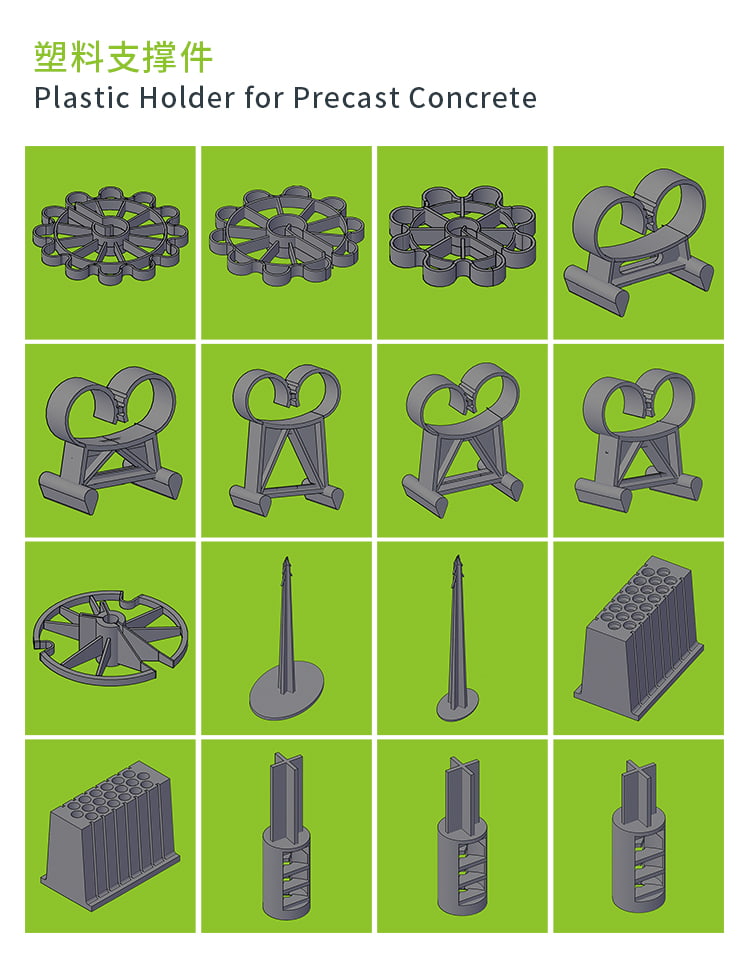

Kerusi Bar dan Pengatur Jarak Rebar

Kerusi bar dan spacer adalah antara yang paling biasa digunakan Aksesori Konkrit Pratuang . Mereka memegang sangkar rebar pada ketinggian yang betul di atas bentuk (penutup bawah) dan jauh dari muka bentuk menegak (penutup sisi). Keperluan penutup konkrit minimum di bawah ACI 318 untuk anggota pratuang yang tidak terdedah kepada cuaca biasanya 3/4 inci untuk papak dan dinding dan 1.5 inci untuk rasuk dan tiang , tetapi banyak precaster menyatakan penutup yang lebih besar untuk ketahanan.

Kerusi bar plastik: ringan, tahan kakisan, tersedia dalam ketinggian dari 3/4 inci hingga 4 inci; pilihan standard untuk kebanyakan aplikasi pratuang
Kerusi blok konkrit: digunakan di mana kekuatan beban titik plastik akan menyebabkan kerusi menumbuk ke dalam permukaan bentuk lembut; sering digunakan dalam papak galas tanah
Pengatur jarak wayar berterusan: digunakan sepanjang bar untuk mengekalkan penutup sisi dalam panel dinding; lebih cepat dipasang daripada kerusi individu

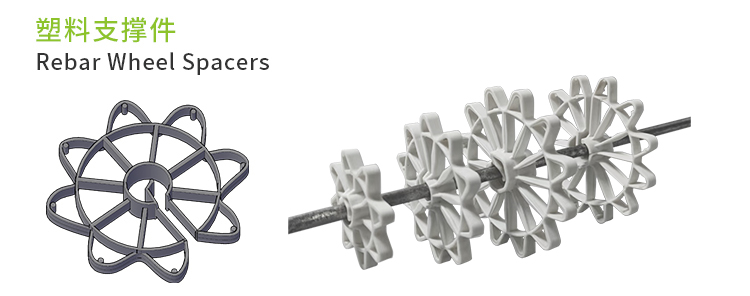

Pengatur jarak bulat (donut): klip terus ke bar untuk mengekalkan penutup dari permukaan menegak yang terbentuk; tersedia dalam kenaikan penutup standard 3/4, 1, 1.5, 2 dan 3 inci

Mengangkat Sisipan dan Sauh

Sisipan pengangkat ialah salah satu kategori Aksesori Konkrit Pratuang yang paling kritikal keselamatan. Ia mesti diletakkan tepat di dalam sangkar rebar dan diikat dengan selamat pada bar bersebelahan untuk mengelakkan putaran atau anjakan semasa tuang. Sisipan pengangkat yang mengalihkan walaupun satu inci dari lokasi yang ditentukan mungkin berada di luar zon benam yang diperlukan, yang berpotensi mengurangkan kapasiti beban terkadarnya sebanyak 20–40% bergantung pada kesan jarak tepi.

Keperluan ikatan biasa untuk mengangkat sisipan: kaki penambat sisipan diikat pada rebar bersebelahan menggunakan ikatan angka lapan atau balut dan pelana — bukan ikatan snap. Pengeluar sisip biasanya menyediakan panduan pemasangan yang menyatakan mata seri minimum, dan ini harus diikuti dengan ketat.

Plat Terbenam dan Perkakasan Sambungan

Plat keluli, stud kimpalan dan sudut struktur yang tertanam dalam anggota pratuang memerlukan palang penambat yang diikat terus pada penambat plat dan ke dalam sangkar rebar. Corak ikatan mestilah cukup tegar supaya plat tidak berputar semasa getaran. Plat yang lebih besar daripada 6 inci persegi hendaklah diikat sekurang-kurangnya empat mata, dengan angka lapan ikatan pada setiap stud penjuru.

Pengganding Rebar Mekanikal

Pengganding rebar mekanikal — digunakan pada sambungan pembinaan untuk menyambung bar hujung ke hujung — ialah kategori khusus Aksesori Konkrit Pratuang yang berinteraksi secara langsung dengan proses ikatan. Apabila penjodoh dipasang, palang pada setiap sisi penyambung mesti diikat pada sangkar secara bebas sebelum penjodoh itu diikat atau digoyang. Pengganding yang diperakui kepada ASTM A1034 dikehendaki membangunkan 125% daripada kekuatan hasil yang ditentukan bagi bar yang disambungkan dalam ketegangan - ia adalah elemen struktur sebenar, bukan hanya pemegang jawatan.

Penutup Konkrit dan Pemeriksaan: Nombor Yang Penting

Penutup konkrit — jarak dari permukaan bar terdekat ke muka konkrit luar — adalah pertahanan utama terhadap kakisan tetulang. Mencapai penutup yang ditentukan bergantung sepenuhnya pada kerusi bar yang diletakkan dengan betul dan sangkar rebar yang diikat dengan baik yang tidak melencong di bawah daya peletakan konkrit.

Jadual 2: Keperluan penutup konkrit minimum bagi setiap ACI 318 untuk pelbagai anggota dan keadaan pendedahan
Jenis Ahli	Keadaan Pendedahan	Min. Muka depan (ACI 318)
Papak, dinding, gelegar	Tidak terdedah kepada cuaca	3/4 in (19 mm)
Rasuk, lajur	Tidak terdedah kepada cuaca	1.5 in (38 mm)
Papak, dinding, gelegar	Terdedah kepada cuaca (#5 dan lebih kecil)	1.5 in (38 mm)
Papak, dinding, gelegar	Terdedah kepada cuaca (#6 dan lebih besar)	2 in (50 mm)
Rasuk, lajur	Terdedah kepada cuaca	2 in (50 mm)
Pijakan (dilemparkan ke bumi)	Bersentuhan dengan tanah	3 in (76 mm)

Semasa pemeriksaan, ketidakpatuhan yang paling biasa ditemui oleh pemeriksa kualiti ialah penutup yang tidak mencukupi (bar terletak pada borang tanpa kerusi) dan tiada ikatan yang membolehkan palang merebak. Data industri daripada pracaster menunjukkan bahawa sehingga 15% daripada panel yang ditolak melibatkan isu berkaitan perlindungan yang boleh dikesan secara langsung kepada jarak kerusi yang tidak mencukupi atau ikatan sangkar yang tidak betul.

Senarai semak pemeriksaan praktikal untuk mengikat keluli tetulang:

Jarak bar sepadan dengan lukisan dalam toleransi (biasanya /- 1 inci untuk papak, /- 3/8 inci untuk rasuk)
Kerusi atau pengatur jarak hadir pada selang waktu yang ditentukan pada lukisan peletakan (biasanya setiap 4 kaki untuk papak)
Semua panjang sambung pusingan adalah betul dan terikat sepenuhnya merentasi zon tindih
Ekor dawai ikat dibengkokkan ke dalam, tidak menonjol ke permukaan
Semua aksesori terbenam (sisipan, plat, lengan) diikat pada sangkar pada titik ikatan minimum yang ditentukan
Tiada ikatan yang longgar — setiap persimpangan terikat diadakan di bawah ujian tolak tangan

Mengikat Keluli Tetulang dalam Pengeluaran Pratuang: Proses dan Kawalan Kualiti

Pengeluaran konkrit pratuang berbeza daripada pembinaan tuang di tempat dalam beberapa cara penting yang mempengaruhi cara keluli tetulang mengikat diuruskan. Dalam loji pratuang, sangkar dibuat di atas meja jig khusus atau katil mendatar, kemudian diangkat ke dalam bentuk untuk tuang. Proses fabrikasi sangkar sangat sistematik, dan kebanyakan loji menggunakan prosedur operasi standard (SOP) yang menentukan corak ikatan, tolok wayar dan peletakan aksesori secara terperinci.

Fabrikasi Sangkar Berasaskan Jig

Meja jig keluli dengan hentian pin boleh laras membolehkan pekerja meletakkan dan mengikat sangkar rebar mengikut dimensi yang tepat sebelum mengangkatnya ke dalam bentuk. Jig memastikan jarak bar dan dimensi sangkar keseluruhan adalah betul sebelum sebarang wayar digunakan. Dalam loji pratuang yang dikendalikan dengan baik, fabrikasi sangkar pada jig boleh mengurangkan penolakan dimensi sebanyak 60–70% berbanding dengan mengikat dalam bentuk itu sendiri.

Selepas sangkar diikat pada jig, aksesori dipasang: kerusi bar digunting ke bar bawah, sisipan pengangkat disambungkan ke lokasi yang ditentukan dan sebarang perkakasan terbenam dicagarkan. Sangkar yang telah siap kemudiannya diangkat sebagai satu unit dan ditetapkan ke dalam bentuk, di mana pengatur jarak tepi dan aksesori tambahan boleh ditambah sebelum dituang.

Dokumentasi dan Kebolehkesanan

Pengeluar pratuang yang berkualiti mengekalkan dokumentasi yang mengesan setiap pemasangan sangkar kembali ke lukisan peletakan, senarai bar dan pekerja yang mengarangnya. Ini bukan sahaja amalan yang baik — ia diperlukan mengikut piawaian seperti PCI MNL-116 (Manual untuk Kawalan Kualiti untuk Loji dan Pengeluaran Produk Konkrit Pratuang Struktur) dan oleh banyak spesifikasi projek untuk jambatan dan komponen bangunan.

Apabila ketidakakuran ditemui — katakan, tali leher yang hilang pada sisipan pengangkat atau plat penambat luar kedudukan — kebolehkesanan dokumentasi membolehkan fabrikasi menyiasat punca dan membetulkan proses ke hadapan. Tanpanya, ralat yang sama berulang.

Kekerapan Ikatan dalam PraTuang Pengeluaran Tinggi

Tidak setiap persimpangan dalam sangkar tikar perlu diikat. Kebanyakan spesifikasi dan manual CRSI (Institut Keluli Pengukuhan Konkrit) Meletakkan Bar Penguat membenarkan pengikatan persilangan berselang-seli dalam sangkar grid rata, dengan syarat persimpangan terikat tidak melebihi 18 inci di mana-mana arah. Dalam amalan, mengikat semua persimpangan perimeter dan setiap persimpangan dalaman yang lain menghasilkan sangkar yang memegang geometrinya tanpa kos buruh untuk mengikat setiap lintasan.

Apabila peraturan ini berubah: semua persimpangan dalam jarak 24 inci sambungan pembinaan, semua persimpangan dalam zon benam sisipan pengangkat atau plat penambat, dan semua persimpangan pada sambungan pusingan mesti diikat sepenuhnya tanpa melangkau.

Kesilapan Biasa Semasa Mengikat Keluli Tetulang dan Cara Mengelakkannya

Pemerhatian lapangan dan data audit kualiti selama bertahun-tahun daripada pembinaan pratuang dan tuang di tempat secara konsisten mendedahkan kumpulan ralat yang sama. Mengenali mereka adalah langkah pertama untuk menghapuskannya.

Sangkar Besar Kurang Diikat

Pada sangkar besar - katakan, sangkar galang jambatan 40 kaki dengan ratusan persimpangan - pekerja kadangkala melangkau ikatan untuk menjimatkan masa. Hasilnya ialah sangkar yang kelihatan stabil pada jig tetapi merebak apabila diangkat oleh kren atau beralih semasa getaran konkrit. Sebarang pergerakan bar semasa penempatan konkrit adalah kekal ; konkrit mengunci bar di mana sahaja ia mengendap apabila ia menjadi kaku. Pembetulan ialah standard kekerapan mengikat yang dikuatkuasakan oleh mandur atau pemeriksa QC, tidak diserahkan kepada budi bicara individu.

Ekor Kawat Menonjol

Ekor pintal yang dibiarkan menghala ke luar ke arah muka bentuk boleh berhijrah ke dalam 1/4 inci permukaan konkrit semasa getaran. Setelah konkrit mengeras, ekor akan berkarat dan mengotorkan permukaan dalam beberapa kitaran pencairan beku pertama. Dalam pratuang seni bina, ini adalah kecacatan kemasan. Dalam pratuang struktur, ia menunjukkan kawalan kualiti yang lemah. Setiap ekor wayar mesti dibengkokkan ke dalam — ia mengambil masa satu saat tambahan dan menghapuskan masalah sepenuhnya.

Ketinggian Kerusi Salah

Penggunaan ketinggian kerusi bar yang salah adalah perkara biasa di tapak yang berbilang elemen pratuang dengan keperluan penutup yang berbeza dibuat di kawasan yang sama. Menyimpan kerusi mengikut ketinggian dalam tong berlabel dengan jelas dan mengesahkan ketinggian kerusi terhadap lukisan peletakan sebelum fabrikasi bermula adalah langkah pencegahan yang paling mudah. Kesilapan membaca kerusi 3/4 inci berbanding kerusi 1.5 inci tidak jelas secara visual semasa berjalan pantas; ia hanya muncul dalam ukuran fizikal.

Ikatan Tidak Mencukupi di Lokasi Aksesori

Seperti yang dinyatakan sebelum ini, sisipan mengangkat dan plat tertanam mesti diikat dengan ikatan angka lapan atau balut dan pelana, bukan ikatan snap. Tali pengikat pada kaki pengangkat sisipan boleh berputar di bawah daya peletakan konkrit. Apabila konkrit mengeras, sisipan mungkin bersudut bukannya menegak, mengurangkan kapasiti beban berkesannya dan berpotensi menyebabkan sambungan berulir untuk perkakasan mengangkat terikat atau bersilang.

Mengabaikan Keserasian Salutan Bar

Rebar bersalut epoksi memerlukan wayar pengikat yang serasi untuk mengelakkan kakisan galvanik pada titik sentuhan. Dawai anil hitam yang diikat pada bar bersalut epoksi menghasilkan sel galvanik kecil pada setiap samaran atau titik sentuhan dalam salutan. Gunakan dawai pengikat bersalut epoksi atau bergalvani dengan rebar bersalut epoksi , seperti yang dinyatakan dalam ASTM A775 dan piawaian yang berkaitan. Perincian ini sering diabaikan dalam bidang tetapi secara eksplisit diperlukan dalam spesifikasi struktur jambatan dan marin.

Memilih Aksesori Konkrit Pratuang untuk Prestasi Jangka Panjang

Pemilihan Aksesori Konkrit Pratuang — daripada kerusi bar hingga sistem pengangkat — mempunyai kesan langsung ke atas tempoh prestasi struktur pratuang tanpa penyelenggaraan. Aksesori yang menghakis, berubah bentuk di bawah beban, atau gagal secara dimensi selepas bertahun-tahun dalam perkhidmatan boleh menjejaskan integriti struktur anggota yang dibina dengan baik.

Pemilihan Bahan untuk Kerusi Bar dan Pengatur Jarak

Kerusi bar plastik (polipropilena atau polietilena berketumpatan tinggi) adalah standard untuk kebanyakan kerja pratuang dan tuang di tempat. Ia lengai secara kimia, tidak menghakis, dan stabil dari segi dimensi pada suhu yang ditemui dalam pengawetan konkrit. Kebimbangan yang berkaitan dengan kerusi plastik ialah prestasi beban titik di bawah rebar berat: Bar #11 dan lebih besar, atau kumpulan bar yang digabungkan, boleh memecahkan kerusi plastik berdinding nipis jika jarak kerusi terlalu luas. Gunakan kerusi tugas berat yang dinilai untuk beban yang dijangkakan, atau tukar kepada kerusi dawai keluli untuk aplikasi bar besar.

Kerusi bar dawai keluli sesuai untuk sangkar yang berat dan boleh menjangkau lebih lebar tanpa terpesong, tetapi ia mestilah sama ada bersalut epoksi atau diletakkan dengan penutup minimum 1.5 inci di atas bentuk — kerusi keluli terdedah pada muka bentuk akan mengalihkan titik karat ke permukaan konkrit dalam masa beberapa tahun.

Mengangkat Penarafan Beban Sisipan dan Faktor Keselamatan

Sisipan pengangkat mesti dipilih berdasarkan berat anggota pratuang, bilangan titik pilih, sudut anduh pengangkat dan faktor beban dinamik yang digunakan semasa operasi pilih dan ayunan. Kebanyakan pengeluar sisipan mengangkat memerlukan a faktor keselamatan minimum 4:1 di bawah keadaan beban statik , dengan faktor dinamik 2–3 digunakan untuk mengambil kira beban kejutan kren.

Interaksi antara sisipan angkat dan sangkar rebar adalah kritikal. Sisipan yang tidak diikat dengan betul pada bar bersebelahan tidak mengembangkan kekuatan benam sepenuhnya — kapasiti pecahan kon konkrit bergantung pada sisipan yang dipegang dalam kedudukan reka bentuknya dengan jarak tepi dan kedalaman benam yang mencukupi. Sentiasa semak arahan pemasangan pengeluar untuk jarak minimum ke tepi dan sisipan lain, dan sahkan ini terhadap lukisan peletakan sebelum fabrikasi bermula.

Perkakasan Sambungan Terbenam

Plat kimpal, rel stud, dan sudut struktur yang tertanam dalam anggota pratuang berfungsi sebagai titik sambungan untuk keluli struktur yang dibina di medan, sistem pelapisan, atau anggota pratuang bersebelahan. Keperluan ketepatan kedudukannya adalah ketat — toleransi pendirian medan untuk sambungan keluli struktur biasanya /- 1/4 inci dalam pelan dan ketinggian, yang bermaksud plat terbenam mesti mendarat dalam toleransi tersebut selepas semua toleransi fabrikasi dan pendirian disusun. Mengikat stud sauh atau kaki sauh plat tertanam dengan betul ke sangkar rebar, dan meletakkan sangkar dengan berhati-hati pada kerusi yang ditentukur, adalah cara toleransi itu dikekalkan.

Ringkasan: Amalan Terbaik untuk Mengikat Keluli Tetulang dalam Kerja Pratuang dan Cast-in-Place

Asas mengikat keluli tetulang tidak rumit, tetapi ia memerlukan perhatian yang konsisten pada setiap langkah fabrikasi dan penempatan sangkar. Berikut adalah pengambilan utama:

guna 16 hingga 16.5 AWG wayar hitam anil untuk kerja standard; padankan jenis wayar dengan salutan rebar (dawai tergalvani atau epoksi dengan bar bersalut)
Sapukan pelana atau ikatan angka lapan di lokasi pergerakan tinggi — gelung sangkar lajur, sambungan binaan, sambungan pusingan dan titik penambat aksesori terbenam
Bengkokkan semua ekor wayar ke dalam selepas berpusing untuk mengelakkan penghijrahan ke arah permukaan konkrit
guna the correct bar chair height for the specified cover — verify against the placing drawing before fabrication, not after
Ikat semua Aksesori Konkrit Pratuang (sisipan, plat, lengan) pada titik ikatan minimum yang ditentukan pengeluar menggunakan ikatan angka lapan atau balut dan pelana
Pertimbangkan alat pengikat automatik berkuasa bateri untuk kerja volum tinggi — peningkatan produktiviti dan konsistensi adalah ketara
Periksa sangkar sebelum diletakkan menggunakan senarai semak bertulis — penutup, jarak, panjang sambatan, kedudukan aksesori dan ekor ikat
Dalam pengeluaran pratuang, reka pada jadual jig dan simpan dokumentasi yang menyokong kebolehkesanan dan keperluan audit kualiti

Sangkar yang diikat dengan baik tidak dapat dilihat dalam struktur siap - yang betul-betul seperti yang sepatutnya. Matlamatnya ialah konkrit yang berfungsi dengan tepat seperti yang direka, dengan tetulang yang kekal tepat di tempat ia diletakkan, untuk hayat reka bentuk penuh struktur.
