Panduan Kawat Pengikat Rebar: Sistem Angkat Untuk Konkrit Pratuang

Apa yang Sebenarnya Dilakukan Kawat Pengikat Rebar dalam Pembinaan Konkrit Pratuang

Dawai pengikat rebar memegang sangkar keluli tetulang bersama-sama semasa penempatan dan pengawetan konkrit. Dalam pengeluaran konkrit pratuang, kerja itu tidak berhenti pada tuangan—ia secara langsung mempengaruhi sama ada sistem pengangkatan untuk konkrit pratuang berfungsi dengan selamat apabila elemen meninggalkan dasar tuangan. Sangkar yang diikat dengan buruk beralih di bawah getaran, meninggalkan rebar keluar dari kedudukan dan mengurangkan kedalaman benam sauh angkat tuang. Hasilnya ialah sisipan pengangkat yang tidak boleh membawa beban terkadarnya.

Jawapan ringkas: dawai pengikat rebar ialah alat sokongan struktur, bukan sekadar bahan pengemasan. Dalam loji pratuang yang mengeluarkan panel dinding, tee berganda, lajur dan rasuk, tolok dawai pengikat, corak pintal dan jarak ikatan semuanya memberi suapan kepada sama ada sangkar tetulang kekal benar kepada toleransi reka bentuk sepanjang kitaran tuangan. Sangkar yang bergerak walaupun 10 mm dari kedudukan reka bentuknya boleh menjejaskan penutup di atas sauh gelung pengangkat dan mengurangkan kapasiti tarik keluar yang berkesan dengan margin yang boleh diukur.

Artikel ini merangkumi gambaran penuh: jenis wayar dan spesifikasi, cara wayar pengikat berinteraksi dengan perkakasan pengangkat pratuang, corak ikatan praktikal untuk geometri elemen yang berbeza, data beban yang penting di tapak dan rangka kerja pematuhan yang mengawal pemilihan wayar dan reka bentuk sistem pengangkatan.

Jenis Kawat Pengikat Rebar dan Spesifikasinya

Tidak semua dawai pengikat adalah sama. Perbezaan antara produk adalah bermakna apabila anda bekerja di dalam acuan pratuang dengan toleransi yang ketat dan sangkar tetulang mesti menahan geometrinya di bawah tekanan tuangan konkrit yang boleh mencapai kadar aliran beberapa meter padu seminit.

Kawat Pengikat Beranil Hitam

Kawat anil hitam ialah dawai pengikat rebar yang paling banyak digunakan di seluruh dunia. Ia dihasilkan dengan melukis dawai keluli karbon rendah dan kemudian menyepuhlindapnya pada suhu antara 650 °C dan 750 °C untuk memulihkan kemuluran yang hilang semasa proses lukisan. Proses penyepuhlindapan meninggalkan permukaan oksida gelap—maka "hitam"—dan menjadikan wayar cukup lembut untuk dipintal dengan mudah dengan tangan atau dengan pistol pengikat tanpa terputus.

Tolok standard yang digunakan dalam julat kerja pratuang dari 16 tolok (diameter 1.6 mm) hingga 18 tolok (diameter 1.2 mm) . Kekuatan tegangan biasanya jatuh antara 350 MPa dan 550 MPa. Pemanjangan semasa putus biasanya 20% atau lebih tinggi, yang membolehkan wayar melilit dengan bersih di sekeliling palang yang bersilang tanpa patah. Berat gegelung yang lazimnya tersedia ialah 1 kg, 5 kg dan 25 kg kili, dengan 25 kg menjadi standard untuk barisan pengeluaran loji pratuang.

Dawai Pengikat Bergalvani

Dawai pengikat bergalvani membawa salutan zink yang digunakan oleh sama ada hot-dip atau electro-galvanizing. Kawat tergalvani hot-dip mempunyai ketebalan salutan sebanyak 45 hingga 85 mikron , manakala wayar elektro-galvani lebih nipis pada 5 hingga 25 mikron. Dalam konkrit pratuang yang dimaksudkan untuk persekitaran marin, struktur pantai atau infrastruktur yang terdedah kepada garam penyah ais, dawai tergalvani ditentukan untuk mengelakkan pewarnaan karat yang boleh mengalir ke permukaan unsur seni bina.

Kawat bergalvani adalah lebih tegar daripada dawai anil hitam dengan tolok yang sama. Ini bukan masalah untuk ikatan manual tetapi boleh menyebabkan masalah dengan pistol pengikat automatik yang ditentukur untuk wayar yang lebih lembut. Operator selalunya menurunkan satu saiz tolok—daripada tolok 16 kepada tolok 18—apabila bertukar kepada wayar tergalvani untuk mengekalkan keserasian mesin.

Kawat Pengikat Keluli Tahan Karat

Dawai pengikat keluli tahan karat gred 304 dan gred 316 digunakan dalam aplikasi pratuang khusus di mana rintangan kakisan jangka panjang adalah kritikal—struktur luar pesisir, loji rawatan air dan panel seni bina premium di mana kualiti permukaan mesti kekal sempurna selama beberapa dekad. Kawat tahan karat lebih keras daripada wayar anil hitam; kekuatan tegangan boleh melebihi 700 MPa . Mengikat dengan tangan adalah lebih mencabar, dan sarung tangan adalah penting kerana hujung wayar lebih tajam dan springback lebih ketara.

Kawat Pengikat Bersalut PVC

Dawai bersalut PVC kadangkala digunakan dalam kerja pratuang di mana ekor dawai tidak boleh menyentuh muka acuan dan meninggalkan kesan karat pada permukaan terdedah unsur. Salutan menyediakan penebat elektrik dan menghalang sentuhan langsung logam-ke-logam dengan acuan keluli. Ketebalan salutan biasa ialah 0.3 mm hingga 0.5 mm. Ini adalah produk khusus tetapi patut diketahui untuk projek pratuang seni bina di mana kemasan permukaan adalah keperluan kontrak.

Bagaimana Kawat Pengikat Rebar Bersambung ke a Sistem Pengangkatan untuk Konkrit Pratuang

Sistem pengangkatan untuk konkrit pratuang ialah set komponen yang diselaraskan: sauh tuang atau gelung yang dibenamkan semasa pembuatan, perkakasan mengangkat seperti cengkaman atau belenggu, rasuk penyebar dan kren atau angkat yang memberikan daya ke atas. Apa yang mengikat semua ini bersama-sama—secara harfiah—adalah sangkar rebar yang dipasangkan sauh. Dawai pengikat ialah medium yang melaluinya sangkar mengekalkan bentuknya sehingga saat konkrit dituangkan di sekeliling penambat.

Apabila titik penambat bergerak keluar dari kedudukan sebelum atau semasa menuang, akibatnya bukan kosmetik. Gelung pengangkat yang direka bentuk untuk duduk pada kedalaman 80 mm dari permukaan dan berakhir pada kedalaman 55 mm telah kehilangan sebahagian besar kapasiti tarik keluarnya. Bergantung pada campuran konkrit dan geometri unsur, ini boleh mengurangkan had beban kerja sebanyak 20% hingga 40% . Dalam panel dinding pratuang 10 tan yang diangkat oleh empat penambat, ralat semacam itu mewujudkan risiko sebenar bahawa satu atau lebih penambat akan gagal di bawah beban dinamik yang terlibat dalam lif.

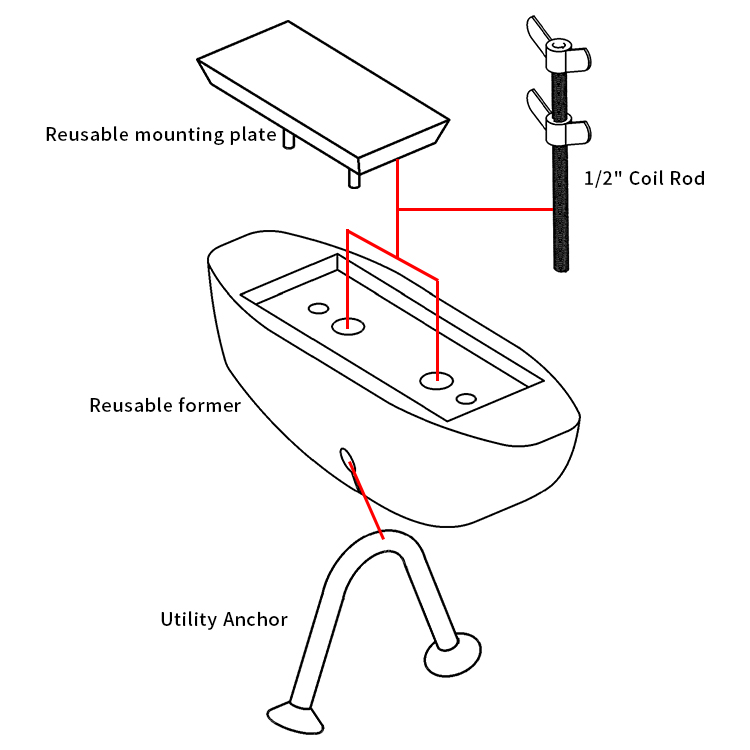

Sauh Pengangkat Cast-In dan Keperluan Ikatannya

Penambat tuang yang paling biasa digunakan dalam sistem pengangkat untuk konkrit pratuang ialah:

• Sisipan ferrule (soket berulir pendek dibuang rata dengan permukaan)
• Sisipan gegelung (sauh gegelung berulir untuk digunakan dengan bolt gegelung)
• Gelung angkat (gelung dawai atau rebar menonjol dari permukaan atas)
• Penambat plat rata dengan kunci ricih tertanam dalam papak
• Sauh plat pusing untuk mengangkat pelbagai arah

Setiap satu daripada ini mesti diikat secara mekanikal ke sangkar rebar sebelum dituang. Kawat pengikat rebar adalah kaedah pengikat standard. Sisipan ferrule lazimnya diikat pada bar bersebelahan dengan ikatan angka lapan menggunakan dawai anil hitam 16-tolok, dijalankan sekurang-kurangnya dua kali di sekeliling tapak sisipan dan dipintal sehingga selesa. Gelung pengangkat diikat pada tapaknya di mana gelung keluar dari konkrit—wayar menghalang gelung daripada ditolak lebih dalam oleh tekanan konkrit semasa getaran.

Pengilang utama menetapkan keperluan ikatan minimum dalam dokumentasi teknikal mereka. Halfen, Meadow Burke, Pfeifer dan Leviat semuanya menerbitkan panduan pemasangan yang menerangkan bilangan ikatan yang diperlukan dan di lokasi mana pada badan penambat. Mengikuti panduan ini bukan pilihan—ia adalah sebahagian daripada rantaian jaminan dan liabiliti. Menggunakan wayar tolok yang salah, bilangan lilitan yang tidak mencukupi, atau ikatan langkau pada sauh akan membatalkan pensijilan kapasiti undian penambat sepenuhnya.

Beban Dinamik Semasa Mengangkat dan Mengapa Integriti Sangkar Penting

Berat statik hanyalah sebahagian daripada cerita. Unsur konkrit pratuang yang diangkat oleh kren mengalami faktor penguatan dinamik yang meningkatkan beban berkesan pada setiap penambat. Kebanyakan sistem angkat untuk piawaian kejuruteraan konkrit pratuang menggunakan faktor dinamik 1.3 hingga 2.0 bergantung pada keadaan lif. Elemen 5 tan yang diangkat di tapak pembinaan dengan satu sauh dalam keadaan yang ideal mestilah mempunyai sauh yang dinilai sekurang-kurangnya 6.5 tan untuk memenuhi faktor dinamik 1.3—sebelum sebarang faktor keselamatan digunakan.

Ini bermakna pergerakan sangkar semasa tuangan, disebabkan oleh dawai pengikat rebar yang longgar atau hilang, boleh melata ke dalam senario kegagalan sistem pengangkatan walaupun sauh dipilih dengan betul untuk beban yang dikira. Sangkar yang diikat dengan baik bukanlah suatu kemewahan—ia adalah keperluan laluan muatan.

Corak Ikatan untuk Sangkar Tetulang Pratuang

Cara wayar pengikat rebar digunakan di persimpangan rebar mempengaruhi kekakuan sangkar, masa yang diperlukan untuk membina sangkar dan kualiti pemasangan siap. Dalam pembuatan konkrit pratuang, di mana kelajuan dan ketepatan pengeluaran kedua-duanya penting, pemilihan corak ikatan adalah keputusan kejuruteraan yang praktikal, bukan hanya tabiat lapangan.

Tali Ikat Mudah (Ikatan Terikat)

Talian terkunci ialah seri terpantas untuk dilaksanakan. Wayar digelung secara menyerong di sekeliling persimpangan, kedua-dua hujungnya dirapatkan, dan cangkuk atau tang memutarkannya sehingga wayar menggigit dirinya sendiri. Jumlah kiraan pusingan biasanya dua hingga tiga putaran penuh. Tali leher ini sesuai untuk persimpangan dalaman bukan struktur dalam papak dan dinding di mana fungsi utama adalah pemasangan sangkar dan bukannya kawalan kedudukan yang tepat.

Ikatan Angka-Lapan

Ikatan angka lapan atau pelana membalut wayar dalam corak angka lapan di sekeliling kedua-dua bar di persimpangan. Ini mewujudkan sambungan yang lebih stabil yang menentang putaran bar berbanding satu sama lain. Ia adalah seri pilihan untuk ikatan sauh dan untuk persimpangan berhampiran perimeter unsur pratuang di mana tekanan konkrit semasa penuangan adalah paling tinggi. Ikatan angka lapan mengambil masa kira-kira 30% lebih lama daripada seri terkunci tetapi memberikan kestabilan kedudukan yang jauh lebih baik.

Tali Silang (Balut Berganda)

Ikatan silang menggandakan wayar di sekeliling persimpangan sebelum dipintal. Ini digunakan pada titik beban tinggi—sudut, kawasan sesak dan lokasi di mana berbilang bar bercantum berhampiran sauh angkat. Sesetengah spesifikasi pratuang memerlukan ikatan silang pada setiap persimpangan ketiga sepanjang bar perimeter untuk mengekalkan geometri sangkar semasa pengangkutan sangkar yang dipasang dari stesen ikat ke acuan. Ini penting untuk elemen besar seperti tee berganda dan anak tangga stadium di mana sangkar boleh bergerak 20 hingga 30 meter dengan kren sebelum diletakkan.

Ikatan Pistol Pengikat

Pistol pengikat automatik seperti Max RB441T atau Makita DTR180 menggunakan gegelung wayar pra-potong dan melengkapkan seri dalam masa kurang satu saat setiap persimpangan. Dalam operasi pratuang yang besar, penggunaan pistol pengikat mengurangkan masa mengikat sebanyak 60% hingga 70% berbanding dengan mengikat manual, dan kiraan pusingan yang konsisten meningkatkan keseragaman. Hadnya ialah pistol tali leher berfungsi paling baik pada tikar rata; dalam pemasangan sangkar tiga dimensi dengan jarak bar yang ketat, ikatan tangan tetap diperlukan di zon sesak.

Sistem Pengangkatan untuk Konkrit Pratuang: Gambaran Keseluruhan Komponen dan Penarafan Beban

Memahami sistem pengangkatan untuk konkrit pratuang bermakna memahami setiap komponen dalam rantai beban, daripada penuangan sauh ke dalam konkrit ke cangkuk kren di bahagian atas. Setiap pautan dalam rantaian ini mesti dinilai untuk beban minimum yang sama. Pautan yang lemah di mana-mana dalam sistem mentakrifkan kapasiti selamat sistem.

Cast-In Sauh

Penambat tuang masuk adalah asas kepada mana-mana sistem pengangkatan untuk konkrit pratuang. Kapasiti mereka bergantung pada kekuatan mampatan konkrit pada masa lif, kedalaman benam penambat, jarak tepi, jarak antara penambat, dan sudut beban yang dikenakan. Kebanyakan pengeluar menerbitkan jadual beban untuk kekuatan mampatan konkrit 20 MPa, 25 MPa, 30 MPa dan 40 MPa. Sauh pengangkat biasa diberi nilai pada Had beban kerja 5 tan metrik (WLL) dalam 30 MPa konkrit boleh diturunkan kepada 3.5 tan jika lif berlaku apabila konkrit hanya mencapai 20 MPa.

Inilah sebabnya mengapa loji pratuang sentiasa memeriksa kekuatan konkrit sebelum melepaskan elemen untuk mengangkat. Ujian tidak merosakkan dengan tukul Schmidt atau ujian tarik keluar bagi kiub pengiring yang diawet bersama elemen memberikan data kekuatan yang diperlukan untuk mengesahkan kapasiti penambat.

Mengangkat Cengkaman dan Cangkuk

Pengangkat cengkaman menyambungkan cangkuk kren atau rasuk penyebar ke sauh tuang masuk. Untuk sisipan berulir, klac berulir yang sepadan dipasang dan dikunci sebelum lif. Untuk mengangkat gelung, cangkuk atau belenggu melepasi gelung. Klac mesti serasi dengan sistem penambat—menggunakan klac daripada keluarga produk pengeluar yang berbeza boleh mengurangkan kapasiti sambungan terkadar sehingga 50% kerana geometri pemindahan beban antara badan klac dan kepala penambat berubah.

Rasuk Penyebar

Rasuk penyebar digunakan apabila elemen pratuang mempunyai berbilang mata penambat dan cangkuk kren mesti mengenakan beban secara menegak dan bukannya pada sudut. Sudut anduh sangat penting: anduh dua kaki pada sudut termasuk 60 darjah antara kaki meningkatkan beban pada setiap kaki sebanyak 15% berbanding menegak . Pada sudut termasuk 120 darjah, setiap kaki membawa lebih daripada berat unsur kerana geometri berfungsi melawan sistem. Rasuk penyebar menghapuskan ini dengan memastikan semua kaki anduh dekat dengan menegak.

Untuk elemen pratuang yang besar—rasuk jambatan melebihi 20 meter, penaik stadium dan panel fasad pratuang besar—rasuk penyebar boleh direka khas untuk dipadankan dengan reka letak penambat jenis elemen tertentu. Rasuk yang dibina khas ini ditentukur dan diuji beban sebelum memasuki perkhidmatan.

Anduh Tali Dawai dan Anduh Rantai

Anduh tali dawai dan anduh rantai ialah penyambung fleksibel antara rasuk penyebar dan cangkuk kren, atau terus antara sauh dan cangkuk dalam lif yang lebih ringkas. Kedua-duanya dinilai oleh WLL dan tertakluk kepada penurunan nilai berdasarkan bilangan kaki dan sudut anduh. Dalam pengangkatan pratuang, anduh rantai empat kaki dengan pautan induk adalah perkara biasa kerana ia mengagihkan beban merentasi keempat-empat penambat secara serentak dan boleh dilaraskan untuk beban tidak simetri.

Mengira Kapasiti Yang Diperlukan Sistem Angkat untuk Konkrit Pratuang

Perancangan lif untuk konkrit pratuang ialah tugas kejuruteraan, bukan panggilan penghakiman tapak. Urutan pengiraan mengikut logik yang ditentukan yang bermula dengan jisim elemen dan berfungsi ke hadapan melalui faktor dinamik, faktor keselamatan dan penyusutan geometri untuk mencapai kapasiti penarafan minimum yang diperlukan untuk setiap komponen dalam sistem angkat.

Langkah 1: Tentukan Jisim Unsur

Konkrit berat normal mempunyai ketumpatan lebih kurang 2400 kg/m³ . Campuran konkrit ringan yang digunakan dalam beberapa aplikasi pratuang boleh serendah 1800 kg/m³. Jisim unsur dikira daripada lukisan reka bentuk. Untuk panel dinding 6 m panjang, 3 m tinggi, dan 200 mm tebal menggunakan konkrit berat normal: 6 × 3 × 0.2 × 2400 = 8640 kg, atau lebih kurang 8.6 tan.

Langkah 2: Gunakan Faktor Dinamik

Faktor dinamik menyumbang daya pecutan semasa pengangkatan kren, termasuk pengambilan dari katil tuang dan tetapan ke kedudukan. PCI (Institut Konkrit Pratuang/Prategasan) dan piawaian serupa biasanya menentukan faktor dinamik 1.5 untuk keadaan angkat biasa dalam persekitaran loji pratuang, dan sehingga 2.0 untuk lif kren yang melibatkan perjalanan mendatar pada jarak jauh atau lif dalam keadaan berangin. Penggunaan 1.5 pada panel 8.6 tan memberikan beban dinamik sebanyak 12.9 tan.

Langkah 3: Gunakan Faktor Keselamatan

Faktor keselamatan untuk komponen sistem mengangkat ditetapkan mengikut piawaian seperti EN 13155 (lampiran angkat beban tidak tetap), AS/NZS 4991, dan kren tempatan dan kod pelantar. Untuk sauh dan cengkaman tuang, faktor keselamatan 4:1 melebihi beban kegagalan dinilai lazimnya digunakan untuk tiba di WLL. Ini sudah terbina dalam jadual WLL terbitan pengeluar utama, jadi tugas perancang adalah memastikan WLL yang diterbitkan melebihi beban dinamik.

Langkah 4: Kira Bilangan Mata Sauh dan Pengagihan Beban

Beban dinamik 12.9 tan diagihkan ke semua titik penambat aktif. Jika panel dinding 8.6 tan menggunakan empat sauh yang disusun secara simetri, setiap sauh secara teorinya membawa 3.2 tan. Walau bagaimanapun, amalan kejuruteraan sistem pengangkatan menyedari bahawa perkongsian beban yang sempurna merentas empat titik tidak mungkin disebabkan oleh toleransi dalam penempatan sauh dan kedudukan cangkuk kren. Andaian konservatif biasa ialah hanya tiga daripada empat sauh membawa beban pada satu-satu masa, bermakna setiap sauh mesti dinilai untuk 12.9 / 3 = 4.3 tan WLL .

Aplikasi Kawat Pengikat Praktikal Di Sekitar Mengangkat Sauh

Menggunakan dawai pengikat rebar dengan betul di sekeliling penambat angkat memerlukan lebih berhati-hati daripada mengikat persimpangan bar standard. Penambat adalah komponen kritikal beban dan kedudukannya berbanding dengan permukaan konkrit dan tetulang sekeliling mestilah tepat.

Prosedur Tie-Off Sisipan Ferrule

Sisipan ferrule ialah soket berulir silinder atau kon yang mengalirkan siram dengan permukaan konkrit. Ia biasanya diperbuat daripada besi mulur atau keluli dan mempunyai bebibir asas atau bar pengukuh yang dikimpal padanya untuk berlabuh ke dalam jisim konkrit. Prosedur wayar pengikat untuk sisipan ferrule ialah:

1. Letakkan sisipan di lokasi yang betul pada muka acuan, pastikan bukaan benang dimeterai dengan palam buih untuk mengelakkan kemasukan konkrit.
2. Jalankan gelung dawai anil hitam 16 tolok melalui lampiran tapak sisipan dan di sekeliling bar membujur terdekat.
3. Tambah gelung dawai pengikat kedua di sekeliling bar melintang terdekat berserenjang dengan yang pertama.
4. Putar kedua-dua ikatan dengan kuat dengan alat cangkuk—minimum tiga putaran penuh. Potong ekor hingga 20 mm dan bengkokkannya rata untuk mengelakkan sentuhan muka acuan.
5. Periksa sisipan adalah siram dengan muka acuan—tidak sombong mahupun ceruk—sebelum tuangan bermula.

Prosedur Mengikat Gelung Mengangkat

Gelung pengangkat ialah gelung dawai atau rebar yang menonjol di atas permukaan atas elemen pratuang dan disambungkan oleh klac kren atau belenggu. Kaki tertanam mereka mesti diikat untuk mengelakkan gelung daripada dipaksa turun semasa getaran konkrit.

1. Letakkan gelung di lokasi reka bentuk, dengan kaki tertanam berjalan selari dengan atau melintasi bar pengukuhan utama seperti yang dinyatakan dalam lukisan reka bentuk.
2. Ikat setiap kaki tertanam ke bar pengukuhan terdekat menggunakan seri angka lapan sekurang-kurangnya dua mata di sepanjang setiap kaki.
3. Jika gelung mempunyai plat asas atau kaki bentang, ikat plat pada sekurang-kurangnya dua palang menggunakan ikatan silang.
4. Sahkan ketinggian unjuran gelung di atas permukaan atas sepadan dengan lukisan sebelum menuang.

Kesilapan Biasa yang Perlu Dielakkan

• Menggunakan wayar bersaiz kecil (20 tolok atau lebih kecil) untuk ikatan sauh—wayar meregang di bawah tekanan getaran konkrit dan membenarkan pergerakan sauh.
• Mengikat hanya pada satu bar apabila dua ikatan berserenjang ditentukan—sekatan paksi tunggal membenarkan putaran.
• Dawai ikat terpusing sehingga terputus—tali ikatan yang patah pada sauh memberikan pengekangan sifar dan mesti diganti sebelum menuang.
• Meninggalkan ekor dawai panjang yang menyentuh muka acuan—ini menghasilkan tanda permukaan dan, pada elemen seni bina, kesan karat yang kelihatan selepas dirobohkan.
• Melangkau ikatan pada penambat yang kelihatan "stabil" dalam acuan—getaran konkrit semasa pemadatan boleh bergerak walaupun perkakasan yang kelihatan stabil beberapa milimeter.

Piawaian dan Pematuhan untuk Dawai Pengikat Rebar dan Sistem Angkat Pratuang

Kedua-dua wayar pengikat rebar dan sistem pengangkat untuk konkrit pratuang dikawal oleh piawaian teknikal. Pematuhan piawaian ini bukan pilihan pada projek pembinaan—ia merupakan prasyarat untuk perlindungan insurans, kelulusan kawal selia dan perlindungan liabiliti pengilang. Piawaian yang berkaitan berbeza mengikut wilayah, tetapi rujukan utama adalah konsisten dalam keperluannya.

Piawaian untuk Kawat Pengikat Rebar

• ASTM A82 / A82M (AS): Spesifikasi standard untuk dawai keluli, biasa, untuk tetulang konkrit—digunakan pada wayar yang digunakan dalam pengeluaran dawai pengikat.
• BS EN 10218 (Eropah): Produk dawai keluli dan wayar—kaedah ujian am, meliputi ujian sifat dimensi dan mekanikal.
• GB/T 343 (China): Standard dawai keluli karbon rendah tujuan am, dirujuk secara meluas oleh pengeluar wayar pengikat China.
• JIS G 3532 (Jepun): Piawaian dawai keluli karbon rendah yang meliputi wayar dari mana produk dawai pengikat dihasilkan.

Piawaian untuk Sistem Mengangkat dalam Konkrit Pratuang

• EN 13155:2003 A2:2009 : Lampiran pengangkat beban tidak tetap—keperluan keselamatan untuk sauh tuang dan cengkaman angkat yang digunakan di Eropah.
• Buku Panduan Reka Bentuk PCI Edisi Ke-8 : Rujukan utama untuk reka bentuk konkrit pratuang dan prategasan di Amerika Utara, termasuk bab penuh tentang pengendalian, pengangkutan dan pendirian yang merangkumi reka bentuk sistem pengangkatan.
• AS 3850 (Australia): Piawaian pembinaan konkrit condong ke atas, yang merangkumi keperluan untuk memasukkan sisipan, bar terkemuka dan kekuatan konkrit minimum yang diperlukan sebelum mengangkat.
• OSHA 29 CFR 1926.753 (AS): Meliputi penggunaan kren dan derik dalam pembinaan, termasuk keperluan untuk pemeriksaan pelantar dan kelayakan pengendali yang digunakan untuk lif pratuang.

Dalam amalan, dokumentasi pematuhan untuk operasi pengangkatan pratuang termasuk pelan pengangkatan elemen, jadual WLL pengeluar penambat yang dirujuk kepada kekuatan konkrit elemen, rekod pemeriksaan pihak ketiga bagi pemasangan sauh, dan kren dan pensijilan peralatan tali. Dawai pengikat rebar adalah sebahagian daripada gambar ini melalui rekod pemeriksaan sangkar, yang sepatutnya mengesahkan bahawa semua sauh telah diikat mengikut spesifikasi sebelum tuang.

Anggaran Penggunaan Wayar Pengikat Rebar untuk Projek Pratuang

Pengurus projek dan pasukan perolehan perlu menganggarkan penggunaan wayar pengikat rebar dengan tepat untuk mengelakkan kelewatan pengeluaran yang disebabkan oleh kekurangan bahan. Penggunaan wayar bergantung pada jarak bar, diameter bar, ketebalan elemen dan corak ikatan yang digunakan. Peraturan industri untuk kerja pratuang standard ialah 8 hingga 12 kg dawai pengikat bagi setiap tan keluli tetulang . Untuk sangkar dengan jarak yang rapat dalam elemen struktur dengan jarak bar yang rapat (pusat 100 mm), penggunaan boleh mencapai 15 kg setiap tan.

Contoh Kerja: Pengeluaran Panel Dinding Pratuang

Sebuah loji pratuang yang menghasilkan 50 panel dinding setiap minggu, setiap satu mengandungi 180 kg keluli tetulang, menggunakan 50 × 180 = 9000 kg rebar setiap minggu. Pada kadar penggunaan 10 kg dawai pengikat setiap tan rebar, keperluan wayar pengikat mingguan ialah 90 kg . Dalam gegelung 25 kg, iaitu lebih kurang 4 gegelung setiap minggu. Kebanyakan loji pratuang mengekalkan stok penimbal 2 hingga 4 minggu, jadi inventori tetap ialah 8 hingga 16 gegelung wayar anil hitam 16 tolok untuk volum pengeluaran ini.

Apabila pistol pengikat diperkenalkan, penggunaan meningkat sedikit kerana mesin menggunakan putaran yang konsisten dengan panjang wayar yang ditentukan setiap ikatan, dan pengendali cenderung untuk mengikat lebih banyak persimpangan berbanding pekerja mengikat tangan pada masa yang sama. Rancang untuk a 10% hingga 15% meningkat dalam penggunaan wayar apabila beralih daripada mengikat tangan kepada operasi pistol mengikat.

Pusat Pemeriksaan Kawalan Kualiti Sebelum Mengangkat Elemen Pratuang

Proses kawalan kualiti yang sistematik yang meliputi kedua-dua kerja dawai pengikat rebar dan komponen sistem pengangkatan adalah penting sebelum sebarang elemen pratuang meninggalkan katil tuangan. Senarai semak berikut menggambarkan perkara yang digunakan oleh loji pratuang yang dikendalikan dengan baik sebelum melepaskan elemen untuk diangkat.

Sebelum Tuang Konkrit

• Semua sauh pengangkat diikat pada sangkar di lokasi yang ditentukan menggunakan tolok dawai dan corak ikatan yang ditentukan.
• Kedudukan penambat diperiksa terhadap lukisan reka bentuk—kedudukan mendatar dan menegak dalam toleransi ±5 mm.
• Palam buih atau penutup plastik dipasang pada semua sisipan berulir.
• Pengatur jarak penutup (kerusi dan pengatur tali pengikat) dipasang pada jarak yang betul untuk mengekalkan kedalaman penutup di atas semua bar termasuk berhampiran titik lampiran penambat angkat.
• Pemeriksaan sangkar ditandatangani oleh pemeriksa QC dan direkodkan.

Selepas Dilucutkan, Sebelum Angkat

• Kekuatan mampatan konkrit disahkan melalui ujian—kekuatan minimum untuk mengangkat seperti yang ditentukan oleh pengilang sauh dipenuhi.
• Semua benang sauh dibersihkan dan disemak—cengkaman boleh dipasang dan dikunci.
• Komponen sistem pengangkat (clutch, anduh, rasuk penyebar) diperiksa dan dalam tarikh perkhidmatan.
• Beban kerja selamat kren disahkan untuk jejari lif dan jisim elemen.
• Pelan pengangkatan disemak dan diakui oleh operator kren dan penyelia pelantar.

Memilih Dawai Pengikat Rebar untuk Persekitaran Pratuang Berbeza

Pemilihan wayar bukanlah keputusan satu saiz untuk semua. Persekitaran di mana elemen pratuang akan berfungsi, keperluan kualiti permukaan, dan kaedah pengeluaran semuanya mempengaruhi jenis wayar dan tolok yang sesuai.

Pratuang Struktur untuk Bangunan

Lajur, rasuk, papak dan panel dinding standard untuk bangunan dalam persekitaran yang tidak agresif: Dawai pengikat anil hitam 16-tolok pada gegelung 25 kg. Ikatan snap untuk persimpangan dalaman, ikatan angka lapan pada bar perimeter dan kedudukan sauh. Penggunaan pistol pengikat digalakkan untuk elemen tikar rata (papak, panel) untuk meningkatkan kelajuan dan konsistensi.

Infrastruktur dan Pratuang Marin

Rasuk jambatan, fender marin, panel dinding laut dan infrastruktur pantai: dawai 16 tolok celup panas bergalvani . Galvanizing menghalang karat berdarah melalui permukaan konkrit, yang penting dari segi estetik dan untuk ketahanan jangka panjang dalam persekitaran yang sarat klorida. Di mana tetulang keluli tahan karat digunakan (zon marin yang sangat agresif), dawai pengikat keluli tahan karat dalam gred sepadan ditentukan untuk mengelakkan kakisan galvanik pada titik hubungan wayar-ke-bar.

Fasad Pratuang Senibina

Panel agregat terdedah, fasad konkrit yang digilap dan elemen sokongan konkrit bertetulang gentian kaca (GFRC): dawai bersalut PVC atau bergalvani, dengan pengurusan ekor wayar yang teliti. Semua ekor wayar mesti menghala jauh dari muka yang terdedah dan dibengkokkan kepada jarak minimum 15 mm dari mana-mana muka acuan. Sesetengah spesifikasi pratuang seni bina memerlukan tanda tanda pemeriksaan positif bahawa tiada wayar keluli kosong berada dalam lingkungan 25 mm dari permukaan as-cast.

Pratuang dalam Keadaan Cuaca Sejuk

Dawai anil hitam menjadi lebih rapuh sedikit dalam keadaan sejuk. Pada suhu di bawah 0 °C, pra-memanaskan kili wayar atau bekerja di dalam dewan tuangan yang dipanaskan mengurangkan risiko wayar terputus semasa mengikat. Pengurangan pemanjangan pada suhu beku adalah sederhana—biasanya 2% hingga 4% lebih rendah daripada pada 20 °C—tetapi dalam iklim yang sangat sejuk (di bawah -10 °C), menukar kepada wayar dengan spesifikasi pemanjangan yang lebih tinggi atau menjatuhkan satu tolok adalah langkah berjaga-jaga yang wajar.

Pengangkutan dan Pengendalian Tapak: Tempat Kerja Kawat Pengikat Diuji

Kualiti kerja dawai pengikat sangkar rebar diuji bukan sahaja semasa lif dari katil tuang tetapi sepanjang urutan pengangkutan dan pemasangan tapak. Elemen pratuang boleh diangkat sehingga empat kali sebelum pemasangan akhir: angkat demold, pindahkan ke storan, muatkan ke trak dan penempatan akhir. Setiap lif tertakluk kepada sistem angkat untuk konkrit pratuang kepada beban dinamik. Di antara lif, elemen diangkut pada trak rata atau pemuat rendah, di mana getaran jalan menggunakan pemuatan kitaran pada konkrit di sekeliling sisipan penambat.

Elemen dengan sangkar yang diikat dengan buruk yang membenarkan pergerakan sangkar semasa tuangan mungkin menunjukkan keretakan di sekitar lokasi berlabuh selepas pengangkutan, walaupun lif pertama kelihatan berjaya. Retak mikro merambat di bawah pemuatan kitaran dan boleh menyebabkan penarikan sauh pada beban di bawah WLL yang dinilai. Inilah sebabnya mengapa dokumentasi pemeriksaan sangkar bergerak dengan elemen—jika kerosakan ditemui di tapak, rekod pemeriksaan ialah titik permulaan untuk penyiasatan.

Rantaian bekalan pratuang hanya boleh dipercayai seperti langkah kawalan kualiti yang paling lemah. Kerja dawai pengikat rebar adalah awal dalam rantai itu tetapi kesannya merebak sehingga ke pemasangan akhir. Melakukannya dengan betul dari awal—jenis wayar yang betul, tolok yang betul, corak ikatan yang betul dan ikatan sauh yang betul—adalah pelaburan kawalan kualiti yang paling kos efektif dalam pengeluaran konkrit pratuang.
